Elite-4 HDI 配線

Elite-4 HDI 配線

さっそく使うには配線が必要です

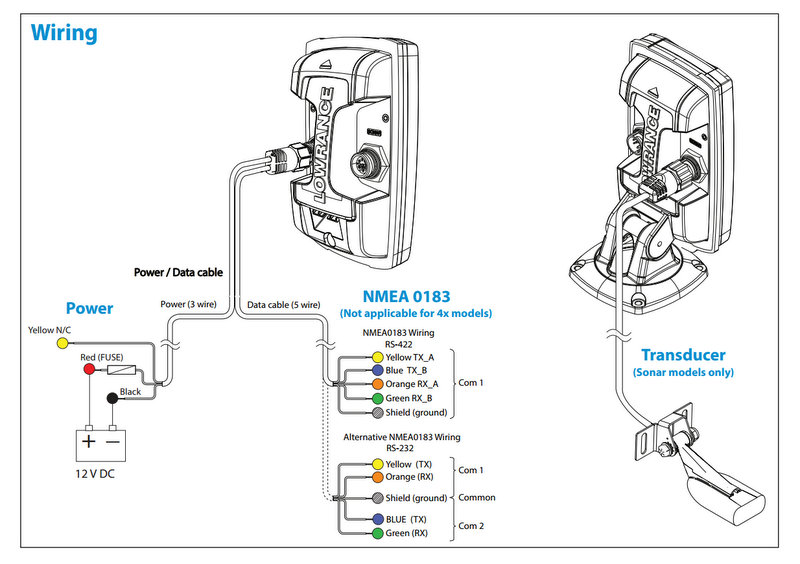

電源/データケーブルの処理



電源

赤+ 3Aヒューズを接続してください

黒-

黄色 接続しない

データケーブル

これはAISで使用しますので基本的に使用しません

全てのケーブルを切断面から電線が出ないように処理してほかのケーブル断面と接触しないように絶縁してください

ベストは熱収縮チューブで処理ですが、

ビニールテープで巻く程度でも十分です



切断面同士が接触しなければ何も問題ありません
