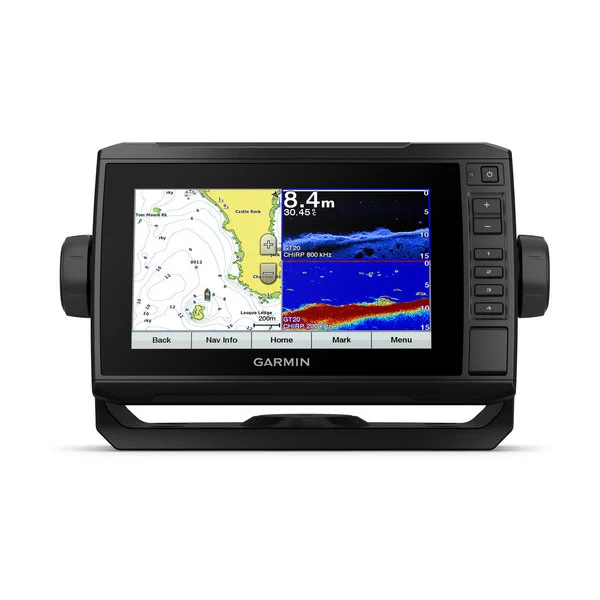

GARMIN ECHOMAP Plus 75SV 7インチDGPSフルCHIRP タッチパネル魚探 本体【日本語メニュー QZSS対応 日本販売仕様】


商品コード : 010-01899-30
製造元 : GARMIN
メーカー希望小売価格 : 109,000
価格 : 円( 税込円)
ポイント : 1,090
数量



NEWPEC地図はいいよねっとオンラインショップ限定商品です
こちらから別途ご購入ください
NEWPEC全国版(別売31000円税別)
NEWPEC全国版 + 海底地形図全国版(別売44000円税別)

  • 本体発射可能周波数:実際の発信は使用する振動子によって変わります。
    CHIRP クリアビュー /サイドビュー800/455/260khz
    CHIRP 高130-210KHZ 中95-155KHZ低28-75KHZ
    通常魚探 200/77/50khz
  • DGPS+進行方位ヘディング計算/位置更新 毎秒5回 精度2.4m 内蔵アンテナ
  • 外部にNMEA2000アンテナ[別売]が接続可。
  • HD-10[別売]を接続すると、静止状態で船首方位を検出する磁気静止ヘディングも可能です。
  • HD-10ヘディングセンサー使用時はポイントデータ共有はできません。
  • NMEA2000ヘディングセンサー使用時はポイントデータ共有は可能です。
  • 国土交通省 海岸線+556 湖沼データ無料
  • 日本語メニュー









最新GPS魚探 ECHOMAP PlusP 75SV 7インチDGPSフルCHIRP タッチパネル魚探 本体 日本語モデル

  • 明るく直射日光使用可能な7インチのキー付きアシストマルチタッチスクリーンコンボ
  • Garmin高ワイドCHIRP通常魚探とCHIRP ClearVü™ およびCHIRP SideVüスキャンソナーが内蔵されており、Panoptix™ オールシーイングソナーにも対応(トランスデューサーは別売)。
  • 世界ベースマップ内臓、無償提供日本海岸線+湖岸線図対応 別売Newpec+海底地形図対応 BlueChart g2 HDおよび Vision HDに対応。
  • 内蔵のGarmin Quickdraw™Contoursマッピングソフトウェアは、水深30cm間隔の等深線を描いた釣りマップを即座に作成します
  • Wi-Fi搭載® OneChart™、スマートnotifications¹、ガーミンのQuickDraw™コミュニティデータなどへのアクセスのための無料ActiveCaptain™のアプリとペアにします

概要

明るく、直射日光下でも使える7インチのコンボで、キー付きアシストタッチスクリーンが使いやすいデザインです。明瞭で鮮明なCHIRP通常魚探とCHIRP ClearVüおよびCHIRP SideVüスキャンソナーに対応しており、Panoptix™ が使用可能(トランスデューサーは別売)世界ベースマップ内臓、無償供与日本海岸線+湖岸線図対応 別売Newpec+海底地形図対応 BlueChart g2 HDおよび Vision HDに対応。更に、釣りをしている間に、30cm刻みの等深線で、自分だけの詳細地形図をその場で作成するQuickdraw Contours地図作成ソフトウェア付き。内蔵Wi-Fi®を使用して無料のActiveCaptainアプリと組み合わせれば、新しいチャートを購入およびダウンロードできるOneChartにアクセスできます。ActiveCaptainからは、スマート通知1や、マリーナやその他の興味深いスポットの詳細がわかるActiveCaptainコミュニティ、Quickdrawコミュニティのデータなどにもアクセスすることができます。本体脱着はクイックリリース式のベイルマウントなので、簡単に携帯できます。


新しいグレードechoMap Plus タッチシリーズ

echoMap Plusシリーズの中でタッチパネルモデルはGPSMAPとechoMap Plusの間の新しいグレードになります
echoMap Plus タッチシリーズ(仮称)として別のグレードとして認識していく必要があります。
echoMap Plus タッチシリーズはechoMap Plus と違うソフトウエアの系統となり、echoMap Plus タッチシリーズとしての今後のバージョンアップが行われます。
echoMap Plusソフトウエアバージョンアップダウンロード


できること

  • echoMAP PLUS 7/9はイーサネット経由で振動子を共有します。
  • 最大8台のechoMAP PLUS 7/9をイーサネットでウェイポイントを共有できます。
  • 最大8台のPanoptix、GCV10ソナー、GCV20ソナーその他のechoMAP PLUS 7/9の内蔵ソナーを共有します。
  • イーサネット経由でPanoptixのソナー、GCV10ソナー他のechoMAP PLUS 7/9の内蔵ソナーを共有し、スクロールバックしてのウエイポイント記録が可能になります。
  • echoMAP Plus75svと75cvでネットワーキングしている場合、echoMAPと75cvでsideVUの画面を表示できます。
  • panoptixは一つのネットワークで最大​1基下方と1基前方 の合計2基までのPanoptixが使用できます
  • ユーザーは同時にPS22とPS30を使用することができます。
  • NMEA 0183データは、共有することができます。

できないこと

  • モバイルからWiFi経由でアプリケーションから操作できません
  • モバイルからWiFi経由でアプリケーションから表示できません
  • マップは共有できません
  • QUICKDRAW CONTOURSを共有できません
  • GPSMapまたはGSDがechoMAP Plusと同一ネットワークに接続はできません。接続されている場合、echoMAP Plusは全画面エラーを表示し、echoMAP PLUSが再び使用可能にするためにはGPSMAPまたはGSDの接続を解除する必要があります。
  • レーダーは共有できません。
  • 8以上のネットワーク機器を必要とする場合や(レーダーとGSD24/25/26)を使用する場合は、GPSMAPシリーズを使用する必要があります。

ガーミンCHIRPの違い

内蔵されているECHOMAP Plus 75svの魚探機能には、CHIRP通常魚探が含まれています。これは、民生品の魚探技術の中で、最も洗練された技術の1つです。CHIRP通常魚探は、従来の魚探よりもターゲット判別に更に力を入れたもので、驚く程はっきりとターゲットを識別できます。さらにMotorGuideやMinn Kotaエレキの内臓振動子にも対応可能です。(別売振動子ケーブルを他社よりご購入ください)


CHIRP

クリアスキャンソナー画像

Garmin CHIRPClearVüスキャニングソナーはボートの下にあるもののほぼ写真的なイメージを与えます。Garmin CHIRPSideVüはあなたのボートの両側にある、すばらしいディテールをあなたに示します。構造、水面下の物体、魚がはっきりと見えます。Garmin CHIRPの従来のソナーとClearVüとSideVüスキャニングソナーは1つのトランスデューサに結合されています。


SideVuとClearVu

自分のマップを作成するクイックドローコンターズ

瞬時に30cmの等高線で画面上にパーソナライズされた釣りマップを作成します。あなたのニーズに合わせて色分け調整可能です。これらはあなたの所有物です。データを自分のものにしておく、Garmin Connect ™のQuickdrawコミュニティと共有してするかは自由です


クイックドロー

実証テストでも水深445Mで30cm間隔等深線を現場で描画しています。
実証テスト 自動海底地形図作成機能 Quickdraw Contours

ActiveCaptain Appと接続する

無料のオールインワンActiveCaptainアプリを使用すると、どこからでもマリン情報を管理できます。それはあなたの互換性のあるモバイルデバイスとchartplotter、チャート、マップ、およびコミュニティ間のシンプルで強力な接続を作成します。内蔵のWi-Fiを使用®してあなたが新しいチャートを更新または購入し、ダウンロードすることができます。OneChartへのアクセスのための無料ActiveCaptainアプリでは、スマートな通知1、マリーナのActiveCaptainコミュニティ、その他の興味のあるポイント、Quickdrawコミュニティのデータなどにアクセスできます


アクティブキャプテン

セールアシストの特長

SailAssistの機能にはレイライン、強化された風のバラ、見出し、コースオーバーグラウンドラインが含まれます。真と明白な風の角度と速度だけでなく、セットとドリフトと一見を見てください。風を最大にする競争力を得るために、レースライン、スタート前に燃える時間、レースタイマーを示すデータフィールドとともに、バーチャルスタートラインを示す事前レースのガイダンスページ。

最高の水上マップにアップグレード

ステップアップBlueChart G2はHDまたはBlueChart G2ビジョンHDオートGuidance²や他の偉大な機能を追加し、。単一のmicroSD™カードスロットは、アクセサリマップの購入に拡張可能なメモリを提供します。また、ActiveCaptainアプリを使用してOneChartで地図を購入し、互換性のあるチャートプロッタと自動的に同期することで、SDカードが不要になります。


エコーマップ

リアルタイムでフィッシュスイミングを見る

オプションのPanoptixのオールビューイングソナーを追加し、あなたのボートの周りのすべてをみることができます。あなたのルアーが水の中のストラクチャーへ沈む状態、魚の動きとその餌への反応を、詳細に見ることができます。


Panoptix

NMEA2000®ネットワークサポート

エンジンデータ、センサー、FUSION-LINK™オーディオシステム、オートパイロットなどのNMEA 2000サポートを提供します。

簡単脱着マウント

ECHOMAP Plusを安全に収納することは簡単です。電源 振動子コードが直接マウントに差し込まれるため、本体からワイヤを抜き差しする必要がありません。ベイルマウント機構により、マウントからECHOMAP Plus本体だけををすばやく脱着できます。

¹互換性のあるモバイルデバイスとペア設定した場合。
²自動ガイダンスは計画目的のみであり、安全な航行操作に取って代わるものではありません。

Wi-Fi®は、Wi-Fi Allianceの登録商標です。

GPXウェイポイントの転送

他メーカーのGPS製品やGarminのハンディーデバイスに保存しているウェイポイント、航跡またはルートを、業界標準のGPX ソフトウェアフォーマット経由で、データを新しいGarminチャートプロッタと交互に転送することが簡単にできます。


Garmin GPSはQZSS対応

GarminはMarine GPSとカーナビの両方を開発販売できる唯一のメーカーです。
Garminのカーナビは日本国内はもとよりアジア地域で使用されています。台湾で製造を行なっており、カーナビで使用されるQZSSへのハードソフト両面での対応はすでに行われて製品開発に反映されています。
Garmin Marine GPSはこうしたカーナビのテクノロジーと経験を使って設計されています。

Qzss GPS補完情報受信対応で測位可能時間率90%(GPSのみ)から99.8%に向上

準天頂衛星Qzssシステムは2018年度から4機体制で運用されます。これによりGPSの精度 利用可能性が大きく向上します。
準天頂衛星Qzssシステムは日本を中心としたアジアオセアニア地域で受けられるサービスのため、これを使用するための仕様変更が必要です。
Garmin Marine GPSは日本での使用を前提にした仕様変更がされており、Qzss GPS補完に対応しています。
準天頂衛星Qzss GPS補完情報を加えることによって見える時間率が一気に高くなります。実際に90〜100%見える青い部分が増えます。このように、GPSを補完し、測位可能時間率を向上させるのが、準天頂衛星の大きな目的の1つです。


図:GPSのみ(左)と準天頂衛星を加えたとき(右)の4機以上から受信可能な時間率
(東京銀座地区3Dシミュレーション)

Jaxa ホームページより引用
「みちびき」によるGPS補完(*)で、どのくらい便利になるの?


Qzss GPS補強情報 L1S信号受信対応で測位精度(95%)は水平1m以内 垂直2m以内


Garmin Marine GPSはサブメータ級測位補強信号(L1S)を受信しています。
サブメータ級測位補強信号(L1S)にて、準天頂衛星システム(QZS)、およびGPSのL1C/A 信号を補強することにより、日本とその近傍で測位精度を向上させることができます。
準天頂衛星Qzssシステムが2018年度から4機体制で運用された後には、DGPS補正 軌道時刻予報(LTE) 災危通報を受信できその測位精度(95%)は水平1m以内 垂直2m以内に向上します。

仕様

寸法 125 x 13.9 x 5.1 cm
重量

0.77kg

防水規格

IPX7

表示タイプ WVGAディスプレイ 7.0インチ15.5 x 8.6 cm; 17.8 cm 斜辺
表示解像度 400×800ピクセル
消費電力

15W

アンテナ Internal_or_external_over_NMEA_2000
取り付けオプション ベールまたはフラッシュ
受信機

5 Hz

Garmin Marine Network™ポート

1 Panoptix™ ポート 地図共有できません 振動子共有できません



地図とメモリ

データカードを受け入れる

1 microSD™カード; 最大32 GBのカードサイズ

ウェイポイント

5,000

ルート 100
トラックログ 50,000ポイント; 保存されたトラック50個
内臓地図

世界ベースマップ



グラフプロッタの機能

Garmin Sonarと互換性があります
AISをサポート(目標船の位置を追跡)
DSCをサポート(DSC対応VHFラジオから位置データを表示)
FUSION-Link™対応ラジオをサポート

ソナーの特徴と仕様

デュアル周波数(50 / 200kHz)ソナー対応
デュアルビーム(77/200 kHz)ソナー対応
サポートされる周波数

CHIRP(低、中、高)

通常魚探:50/77/83/200 kHz

ClearVü:260/455/800 kHz

SideVü:260/455/800 kHz

送信電力 500W(RMS)/ 4000W(ピークツーピーク)
CHIRPソナー技術 (ビルトイン)
ClearVü

CHIRP(内蔵)

SideVü

CHIRP(内蔵)

最大深度

600m 50khz 海水

350m 77khz   海水
300m Mid(中) Chirp 80-150khz 海水
250m Hiwide Chirp 150-240khz 海水

220m ClearVü:260 kHz   海水
120m ClearVü:455 kHz   海水
60m ClearVü:800 kHz   海水

220m 幅400m SideVü:260 kHz   海水
120m 幅200m SideVü:455 kHz   海水
60m 幅120m SideVü:800 kHz   海水
Panoptix 前方80m 下方90m   海水
上記は海水使用時の実測に基づい実測に基づいています。
淡水使用の場合の距離は一層伸びます。

(探査能力は水底の低質および他の水の条件に依存します)


ボトムロック 可能
水温ログとグラフ 可能
ソナー録音 可能
ソナープレイバック 可能

接続

NMEA2000®対応
トランスデューサのピン番号 12
NMEA 0183入力ポート

1

NMEA 0183出力ポート

1

ビデオ入力ポート なし
ビデオ出力ポート なし
ワイヤレス接続

はい



世界ベースマップ搭載のECHOMAP Plus 75sv
  • 電源/データケーブル
  • クイックリリースクレードル付きチルトマウント
  • フラッシュマウント
  • 保護カバー
  • ハードウェア
  • ドキュメンテーション




  •





echoMAP Plus 75/95sv本体機能詳細



マルチタッチ操作 7インチのカラーディスプレイ
850-40KHZ全域CHIRP発信可能な発振回路を搭載
CHIRP ClearVü/SideVü 350WX3ビーム1050W とCHIRP 通常魚探 500Wの発信が可能です。(※送信出力は振動子によって変わります。)
加えてPanoptix 3Dソナーが使用可能です。



新機軸機能自動等深線作図機能Quickdraw Contoursが搭載されています。

全ての探査機能を装備したDGPS魚群探知機の決定版です。

リアルタイムの探査精度が大幅に向上 自動等深線作図機能Quickdraw Contours


QUICKDRAW CONTOURS(自動等深線作図機能)では30cm間隔の等深線図を自分でリアルタイムで生成します。自分の地図を作るのにパソコンもインターネットもソフトもいりません。そして無料です。



どんどん蓄積どんどん詳細になる自分の地図

160116_0412_02


この地図が2回の航海で
160116_0412_03
こんなに詳細になっていきました。
ただ走るだけです。
 この機能をONにするだけで走った場所、釣れた場所を水中地形図化していきます。

これはNEWPEC 海底地形図1m間隔の等深線図の漁礁です
 030116_1400_01



これにQUICKDRAW CONTOURSで等深線を作るとこんな感じです
30分でこんな地図ができてしまいました。


 030116_1400_02




走った場所、釣れた場所を水中地形図化

実際に時速4.55km 水深445.4mでも30cm刻みの等深線を生成しています
魚探画面では到底感知できない凹凸を図化していきます。

Quickdraw Contoursがあれば本当にどうして釣れたかわかってしまう

詳細マップが自動生成されます。これまで24万円のB175Lでないと分からなかった微妙な凹凸が

GT21でもわかるようになり、等深線図でそれがのこるのです。アカムツ キンメはもちろん

アコウダイ アブラボウズのつき場が明らかになっていくことでしょう
高価な機材を積む漁船よりも高度な探査が可能になり、これまでわからなかった深海の詳細な地形を現場で無料で見ることができます。



フルレンジCHIRP+HD-ID


CHIRP通常魚探は豊富な情報量とパワーで魚を1匹1匹分離表示します。海底からの分離表示も可能です。
漁業資源調査に使われてきたCHIRPは実際の魚体サイズと魚探上の反応フィッシュアークが比例しています。



大物を狙うシューティング、ノマセサビキ ジギングで大きな意力を発揮します。
エネルギーがアナログ魚探10倍以上あるのでのイカもタチウオも映り、判別できます

魚探にはイカが映らないといいますが、Garmin CHIRP HD-IDはしっかり オートで映ります
イカを映して実際に狙い撃ちする様子を御覧ください

カラーゲイン+4で■黄緑か■水色で表示されるのがイカです

実際にこのような反応が出たところで狙って釣っています


20160103_1133_00


イカを見つけたら エレキで船を止めて仕掛けを急速降下

イカのいる棚の10M上からサミングしてイカを誘うと効果的です







Garmin CHIRP HD-IDはイカの大群をしっかり映します


20160103_1247_00


CHIRPサイドビュー/CHIRPクリアビュー

クリアビューでは水中写真のような画像、サイドビューは水面を水中を覗き込んでいる水中写真ようなクリアな画像を提供します。
 echoMAP CHIRP SVシリーズはサイドビューを行うのにソナーボックスは必要ありません。サイドビュー回路を内蔵していますので、サイドビュー(水平探査)振動子を接続するだけで設定もなしのプラグアンドプレイで水平垂直スキャナーになります。





CHIRPクリアビュー



CHIRP通常魚探+CHIRPサイドビュー



 GARMIN CHIRP振動子GT51/52HWと組み合わせるとその真価を発揮します。
GT52で サイドビュー300mの探査幅 クリアビューで150mの測深能力を誇り、Hi-WIDE CHIRPは250mに到達し高速で泳ぐ魚がよく映ります。
GT51で サイドビュー450mの探査幅 クリアビューで300mの測深能力を誇り、MID CHIRPは400mの底に張り付く魚を捉えます。
GT41ではサイド/クリアビューでGT51と同じ能力に加えてHD-ID CHIRP 200KHZで350m 50KHZで600mにも到達する測深能力を持ちます。

高度な探査と深海の詳細を記録

PANOPTIX接続

 PANOPTIXは単なる振動子ではなく振動子+送受信回路+演算回路+加速度センサーが内蔵された3Dソナーモジュールです。送受信解析補正済みのデータをイーサネットで送信します。
ECHOMAPCHIRP 7/9SV 7cvには3DソナーPANOPTIX専用イーサネットポートが装備されて、1台接続可能です。
PANOPTIX3Dソナー[別売]を組み合わせると前方や下方を毎秒1回3D化、魚がどの方向へ動いているか、すべて把握できます。LIVE VUモードでは水中ライブ映像を動画表示が可能で、ルアーのスライド状態やフォール速度、魚がルアーを追いかけてく動画が見ることができます。
PANOPTIXはエコートレイル機能で魚の移動した残像が表示されますので魚が仕掛けに反応しているかどうかを水中を覗くように見ることができます。魚の反応がわかるので釣らなくてもより魚が好む色やアクションを短時間でみつけられます。

 PANOPTIXで異次元の釣りが可能になります。

異次元 予言フィッシングガイド

タチウオの映り方 GARMIN公式デモンストレーター 森本 純

■実釣 タチウオをPanoptix PS30 下方探査用3Dソナーで追い詰める

これから釣れる人を予言して実際に釣っている動画を御覧ください





PS30/31の実際の動作を動画で説明しています

G-Fisher 魚探の達人 タチウオ編(Chase 森本船長)




PS31

3D前方探査を使えば前方90M 60°の水面から水中90mの3角柱 の探査領域を毎秒1回走査 前方横方向に移動していく魚を狙い撃ちしたり追跡できます。

3D前方探査

前方ライブ映像




PS21

PS21はPS31から3D表示機能を減らして前方ライブ探査機能だけに絞り込んだモデルです
前方探査では前方90m以内の魚の反応がライブ映像動画で表示できます。ルアーそのものやルアーを追いかける魚が映るのでキャスティングの釣りを全く違う次元に引き上げます。




PS30

下方探査では下方の前45m後45m右90m左90mの探査範囲を1秒に1回探査して魚の移動方向水深を毎秒把握できます。
エレコートレールによって動くものは尾引が表示されます。
ジグや鯛ラバに反応しているかどうか、群れが右舷にいるか左舷にいるかリアルタイム把握できます。




下方ライブ映像

PS30_LiveVu_Down_54_860


3D下方探査

PS30_RealVu_Down_27_130


3D下方履歴

PS30_RealVu_Historical_43_500




ポイントデータ共有

 ECHOMAP/ECHOMAP CHIRP/STRIKERとリアルタイムポイントデータ共有が可能です。


GPS連動スクロールバック

 スクロールバック機能は探査効率を大幅に向上させる機能です。通りすぎてしまったポイントを魚探画像を巻き戻してカーソルで指定した画像の位置を記録できます。
 自船の真下だけでなくサイドビューに写った自船の横方向の過去の物体も巻き戻して記録できます。





echomap chirp GPS画面


echomap chirp GPS画面



ソナーログ

 ソナーログは魚探が表示した画像をGPS座標とともに録画する機能です。無料のPCソフトHOMEPORTにに録画データを表示して、今日走行した場所から新たにポイントを見つけ出すことができます。

5HZ DGPS

 32CH GPS/GLONASSレシーバーは秒速5m 10ノット/時でも1m間隔で座標データを更新します。QUICKDRAW CONTOURS(自動等深線作図機能)で正確な等深線を描くために、スクロールバックで高精度の座標データを取得するためにECHOMAP/ECHOMAP CHIRPシリーズでは入門機から毎秒5回データ更新5HZ DGPSです。

GPXウェイポイント転送機能

 GARMINはGPSで取得したポイントデータはお客様の資産だと考えています。時間と燃料と情熱を掛けて集めたデータが持ち出せないと万が一機器が壊れた時に大切なデータを失うことになります。
 GARMINは他社の機器に蓄積したポイントデータをGPX形式で読み込めます。また、当然GARMINから出力も可能です。

NMEA2000

各種NMEA2000機器の監視 操作ができます。
トローリングモーター オートパイロットの制御
エンジンの回転数 燃費 使用時間の監視
ヘディングやGPSデータの取得表示可能

NMEA2000 インターフェース 操作画面

NMEA2000 インターフェース 操作画面

NMEA2000 インターフェース 操作画面

地図

 国土交通省刊行1/25000の海岸線と556の湖やダムデータを無料で使用できます。
オプション地図は「株式会社いいよねっと」様にて日本全土NEWPEC+1m 間隔 海底地形ファイル[別売]が用意されています。シンプルに購入した日からポイントがわかる1m等深線図+漁礁入りです。



ベイルマウント

echomap chirp GPS画面





ベイルマウントで簡単脱着シンプルコネクトです。



振動子


※CHIRP Hi MID LO発信はCHIRP振動子でのみ発信できます。
※HD-ID CHIRPとはHD-IDブロードバンド振動子でCHIRP発信をするものです。GT20/21/41に採用されています。従来と到達深度は同じでHD-IDより分離能力解像度が向上しています。CHIRP振動子でCHIRP発信する場合のほうが分離能力 解像度 高速探知能力に優れます



水深200m以内の海釣りおすすめの振動子

GT52HW-TM 12-pin トランサムマウント振動子
GT52HW


新開発GT52HWのスペック

HI-WIDE CHIRP式通常魚探
(240-150KHZ 16-24°)
250W 実用水深250m
CHIRP 3ビーム式ClearVü/SideVü
(455KHZ 2.0°x50/800KHZ  1.0°x30°)
右350W 中央350W 左350W
左右300m 水深150m 実用探査可能


水深400m以内の海釣りおすすめの振動子

GT52HW-TM 12-pin トランサムマウント振動子



GT51

GT51 振動子のスペック

MID CHIRP式通常魚探
 (160-80KHZ 13-24°)
600W 実用水深400m
CHIRP 3ビーム式ClearVü/SideVü
 (260KHZ 2.0°x51/455KHZ  1.4°x29°)
右500W 中央500W 左500W
左右450m 水深300m 実用探査可能



水深600m以内の海釣りおすすめの振動子

GT52HW-TM 12-pin トランサムマウント振動子
GT41


GT41 振動子のスペック

HD-ID CHIRP 式通常魚探
 (200/50KHZ 10/40°)
600W 実用水深500m
CHIRP 3ビーム式ClearVü/SideVü
 (260KHZ 2.0°x51/455KHZ  1.4°x29°)
右500W 中央500W 左500W
左右450m 水深300m 実用探査可能



echoMAP CHIRP svとAQUAMAPとechoMAP svの違い

機種別の機能比較 echoMAP CHIRP sv AQUAMAP echoMAP Plus sv
SV回路 CHIRPサイドビュー CHIRPサイドビュー(※GCV10が必要) CHIRPサイドビュー
通常魚探 CHIRP CHIRP CHIRP
レーダー × ×
マルチディスプレイ × 6台まで ×
WI-FI × 6台まで
NMEA2000 ×
イーサネット PANOPTIXのみ接続可 PANOPTIXのみ接続可
Quickdraw Contours プリインストール バージョンアップで〇 プリインストール


■互換性のある振動子
振動子ポートは12-pinですが、変換ケーブルで8pinに接続可能です。
エレキ/トランサムマウント クリアビュー/通常魚探振動子
クリアビューCHIRP 500w/通常魚探HD-ID CHIRP 200/77khz 500w振動子
GT20-TM 8-pin
クリアビューCHIRP 350w/通常魚探Hi-Wide-CHIRP 250w振動子
GT22HW-TM 8-pin

サイド/クリアビューCHIRP 350wx2/通常魚探Hi-Wide-CHIRP 250w振動子
GT52HW-TM 12-pin
※GT21/23/41/51-TMはトローリングモータ−には設置できません
トランサムマウント クリアビュー/通常魚探振動子
クリアビューCHIRP 500w/通常魚探HD-ID CHIRP 200/50khz 600w振動子
GT21-TM 8-pin
クリアビューCHIRP 350w/通常魚探Hi-Wide-CHIRP 250w振動子
GT22HW-TM 8-pin
クリアビューCHIRP 500w/通常魚探Mid-CHIRP 600w振動子
GT23M-TM 8-pin

トランサムマウント サイド/クリアビュー振動子
サイド/クリアビューCHIRP 500wx3振動子
GT30-TM 12-pin
サイド/クリアビューCHIRP 500wx3/通常魚探HD-ID CHIRP 200/50khz 600w振動子
トランサムマウント サイド/クリアビュー/通常魚探振動子
GT41-TM 12-pin
サイド/クリアビューCHIRP 350wx2/通常魚探Hi-Wide-CHIRP 250w振動子
GT52HW-TM 12-pin
サイド/クリアビューCHIRP 500wx3/通常魚探Mid-CHIRP 600w振動子
GT51-TM 12-pin

スルーハルマウント クリアビュー/通常魚探振動子
クリアビューCHIRP 500w/通常魚探HD-ID CHIRP 200/50khz 600w振動子
GT21-TH 8-pin
クリアビューCHIRP 500w/通常魚探Mid-CHIRP 600w振動子
GT23M-TH 8-pin


スルーハルマウント サイド/クリアビュー振動子
サイド/クリアビューCHIRP 500wx3振動子
GT30-TH 12-pin
サイド/クリアビューCHIRP 500wx3振動子
GT30-THP 12-pin


スルーハルマウント サイド/クリアビュー/通常魚探振動子
サイド/クリアビューCHIRP 500wx3/通常魚探HD-ID CHIRP 200/50khz 600w振動子
GT41-TH 12-pin
サイド/クリアビューCHIRP 500wx3/通常魚探HD-ID CHIRP 200/50khz 600w振動子
GT41-THP 12-pin
サイド/クリアビューCHIRP 500wx3/通常魚探Mid-CHIRP 600w振動子
GT51M-TH 12-pin
サイド/クリアビューCHIRP 500wx3/通常魚探Mid-CHIRP 600w振動子
GT51M-THP 12-pin

インハル設置振動子
通常魚探CHIRP振動子
GT15M-IH 8-pin インハルマウント振動子

サイド/クリアビュー+通常魚探CHIRPインハル設置振動子

【サイド/クリアビュートランサム+通常魚探CHIRPインハル設置振動子】
サイド/クリアビューCHIRP 500wx3振動子+通常魚探Mid-CHIRP 600w振動子
GT30-TM 12-pin+GT15M-IH 8-pin インハルマウント振動子

【サイド/クリアビュースルハル+通常魚探CHIRPインハル設置振動子】
サイド/クリアビューCHIRP 500wx3振動子+通常魚探Mid-CHIRP 600w振動子
GT30-TH 12-pin+GT15M-IH 8-pin インハルマウント振動子

【サイド/クリアビューシャフト船スルハル2個+通常魚探CHIRPインハル設置振動子】
サイド/クリアビューCHIRP 500wx3振動子+通常魚探Mid-CHIRP 600w振動子
GT30-THP 12-pin+GT15M-IH 8-pin インハルマウント振動子

使用できる振動子のピン数

Striker 4  ----- 4 pins
Striker 4cv ---- 4 pins
Striker 5cv ---- 4 pins
Striker 7cv ---- 4 pins

Striker 7sv ---- 12 pins

echoMAP CHIRP 45cv ---- 4 pins
echoMAP CHIRP 55cv ---- 4 pins

echoMAP CHIRP 75cv ---- 8 pins

echoMAP CHIRP 75sv ---- 12 pins
echoMAP CHIRP 95sv ---- 12 pins

Striker Plus4  ----- 4 pins
Striker Plus 4cv ---- 4 pins
Striker Plus 5cv ---- 4 pins
Striker Plus 7cv ---- 4 pins

Striker Plus 7sv ---- 12 pins

echoMAP Plus 45cv ---- 4 pins
echoMAP Plus 65cv ---- 4 pins

echoMAP Plus 75cv ---- 8 pins

echoMAP Plus 75sv ---- 12 pins
echoMAP Plus 95sv ---- 12 pins

互換性のある振動子は多数ありますが、お客様に合った機種をご提案させていただくには
現状の状態 船の設定 したい釣りの把握させていただくことが大切です。
お手数ですがお電話いただけると幸いです
フリーダイヤル08002003866

もしくは、このメールにご記入ください
詳細な機種選定と見積もりをさせていただきます

この商品についてのレビュー

  氏名 : 評点 :
内容 :
レビューを書く
入力された顧客評価がありません

■海トランサム取付

GARMIN ECHOMAP Plus 65cv 6インチDGPSフルCHIRP 魚探 本体 【日本語メニュー QZSS対応 日本販売仕様】

GARMIN ECHOMAP Plus 65cv 6インチDGPSフルCHIRP 魚探 本体 【日本語メニュー QZSS対応 日本販売仕様】

59,000円( 税込63,720円)

超高精細スキャンソナーシステム GCV20ソナーボックス GT34-TM 12-pin 振動子セット

超高精細スキャンソナーシステム GCV20ソナーボックス GT34-TM 12-pin 振動子セット

100,000円( 税込108,000円)

GARMIN ECHOMAP Plus 95SV 9インチDGPSフルCHIRP タッチパネル魚探 本体【日本語メニュー QZSS対応 日本販売仕様】

GARMIN ECHOMAP Plus 95SV 9インチDGPSフルCHIRP タッチパネル魚探 本体【日本語メニュー QZSS対応 日本販売仕様】

139,000円( 税込150,120円)

GCV-10+スルハル水平垂直スキャン振動子GT30-THセット

GCV-10+スルハル水平垂直スキャン振動子GT30-THセット

196,000円( 税込211,680円)

GARMIN GCV-10ソナーボックス(振動子無し)

GARMIN GCV-10ソナーボックス(振動子無し)

70,000円( 税込75,600円)

GCV-10+トランサム水平垂直スキャン振動子GT30

GCV-10+トランサム水平垂直スキャン振動子GT30

100,000円( 税込108,000円)

AQUAMAP100XS CHIRP-Clear VUトランサム設置モデル

AQUAMAP100XS CHIRP-Clear VUトランサム設置モデル

209,000円( 税込225,720円)

AQUAMAP80XS CHIRP水平垂直スキャン トランサム設置モデル

AQUAMAP80XS CHIRP水平垂直スキャン トランサム設置モデル

269,000円( 税込290,520円)

AQUAMAP100XS CHIRP水平垂直スキャントランサム設置モデル

AQUAMAP100XS CHIRP水平垂直スキャントランサム設置モデル

299,000円( 税込322,920円)

GT30-TMトランサム設置 サイド/クリアビューCHIRP 800/455KHZ12P振動子

GT30-TMトランサム設置 サイド/クリアビューCHIRP 800/455KHZ12P振動子

30,000円( 税込32,400円)

HDS-9Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-9Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-9Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

360,000円( 税込388,800円)

HDS-12Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-12Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-12Gen3TouchとはHDS-12Gen3TouchにHDI(ダウンスキャン800/455 ブロードバンド200/50khz)海用スキマー型水温内臓振動子をトランサム設置するモデルです

560,000円( 税込604,800円)

HDS-12Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

HDS-12Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

HDS-12Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

590,000円( 税込637,200円)

HDS-9Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

HDS-9Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

HDS-9Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

410,000円( 税込442,800円)

HDS-7Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-7Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-7Gen3Touch-HDIS-T 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

225,000円( 税込243,000円)

HDS-7Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

HDS-7Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

HDS-7Gen3Touch-HDIS-TH 「HDI(ダウンスキャン800/455 CHIRPブロードバンド200/50khz)海用水温内臓振動子スルハル設置日本語正規輸入モデル」

275,000円( 税込297,000円)

GARMIN TM265LH  LO/Hi CHIRP 12-pin トランサムマウント振動子  1kW, 水温センサー付  12mケーブル付属

GARMIN TM265LH  LO/Hi CHIRP 12-pin トランサムマウント振動子 1kW, 水温センサー付  12mケーブル付属

240,000円( 税込259,200円)

Mark-4 HDIS-T 「HDI海用振動子トランサム設置日本語正規輸入モデル」

Mark-4 HDIS-T 「HDI海用振動子トランサム設置日本語正規輸入モデル」

弊社でお買い上げの方には地図カード4830円と膨張式ライフジャケット16800円をプレゼントしています

57,000円( 税込61,560円)

HDIS-TD 海水用HDI振動子800/455/200/50KHZ

HDIS-TD 海水用HDI振動子800/455/200/50KHZ

41,800円( 税込45,144円)

HDS-7Gen2Touch-ST 「ブロードバンド 200/50khz海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-7Gen2Touch-ST 「ブロードバンド 200/50khz海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-7Gen2Touch-STとはHST-DFSBLブロードバンド 200/50khz海用スキマー型水温内臓振動子をトランサム設置するモデルです。

228,300円( 税込246,564円)

HDS-9Gen2Touch-ST 「ブロードバンド 200/50khz海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-9Gen2Touch-ST 「ブロードバンド 200/50khz海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-9Gen2Touch-STとはHST-DFSBLブロードバンド 200/50khz海用スキマー型水温内臓振動子をトランサム設置するモデルです。

391,100円( 税込422,388円)

HDS-12Gen2Touch-ST 「ブロードバンド 200/50khz海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-12Gen2Touch-ST 「ブロードバンド 200/50khz海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-12Gen2Touch-STとはHST-DFSBLブロードバンド 200/50khz海用スキマー型水温内臓振動子をトランサム設置するモデルです。

509,900円( 税込550,692円)

HDS-7Gen2Touch-HDIS-T 「HDI(ダウンスキャン800/455ブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-7Gen2Touch-HDIS-T 「HDI(ダウンスキャン800/455ブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-7Gen2TouchとはHDS-7Gen2TouchにHDI(ダウンスキャン800/455 ブロードバンド200/50khz)海用スキマー型水温内臓振動子をトランサム設置するモデルです。

257,400円( 税込277,992円)

HDS-9Gen2Touch-HDIS-T 「HDI(ダウンスキャン800/455ブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-9Gen2Touch-HDIS-T 「HDI(ダウンスキャン800/455ブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-9Gen2TouchとはHDS-9Gen2TouchにHDI(ダウンスキャン800/455 ブロードバンド200/50khz)海用スキマー型水温内臓振動子をトランサム設置するモデルです。

420,200円( 税込453,816円)

HDS-12Gen2Touch-HDIS-T 「HDI(ダウンスキャン800/455ブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-12Gen2Touch-HDIS-T 「HDI(ダウンスキャン800/455ブロードバンド200/50khz)海用スキマー型水温内臓振動子トランサム設置日本語正規輸入モデル」

HDS-12Gen2TouchとはHDS-12Gen2TouchにHDI(ダウンスキャン800/455 ブロードバンド200/50khz)海用スキマー型水温内臓振動子をトランサム設置するモデルです

539,000円( 税込582,120円)

「GARMIN」の関連記事

「GPSMAP」の関連記事

「AQUAMAP」の関連記事

「echoMAP」の関連記事

「レーダー」の関連記事

「3Dソナー」の関連記事


ページトップへ
