GARMIN PANOPTIX 3Dソナー PS21トランサムマウント用


商品コード : 010-01588-01
製造元 : GARMIN
メーカー希望小売価格 : 140,000
価格 : 140,000円( 税込154,000円)
ポイント : 1,800
数量


PANOPTIX PS21が生み出す新しい釣法

前方探査用リアルタイムソナー

リアルタイム動画で水中を観測できるPanoptixソナー。動画のようにリアルタイムで前方を表示してジグの軌跡や魚影を補足し、ピンポイントで狙うことが可能です。泳ぐ魚と餌への反応を実際に確認しながら釣れます。トランサムマウントで設置が可能です。

ガーミン パノプティクス 3Dソナー

PS21はPS31からリアルビュー3D機能を外して、前方ライブビュー(動画)機能に特化したモデルです

LiveVüForward前方ライブビュー(動画)

LiveVüForward前方ライブビュー(動画)は、全く新しい視野をお届けします

本当に、ナマの動画で前方が見える世界で初めてのソナーです

魚探に映るのはすぎさった過去の画像です

LiveVüForward前方ライブビュー(動画)は前方 つまりこれから通過する未来位置の情報を手に入れる事ができます

livevu

Fishing Comes Alive with Panoptix

livevu

ライブビュー(動画)で水中を観測できるPanoptixソナー。前方を表示してジグの軌跡や魚影を補足し、ピンポイントで狙うことが可能です。泳ぐ魚と餌への反応を実際に確認しながら釣れます。

前に泳いでいる魚を見てキャストできる本物の前方ソナーです

FLW2015 AOYスコットマーティンのLiveVüForward前方ライブビュー(動画)使用方法

実際FLW2015 AOYスコットマーティンはこの前方ライブビュー(動画)で得意のジャークベイトを更に強力な武器にしています。

前方ライブビュー(動画)では魚やルアーも映りますが

更に重要なのはルアーに反応した魚が検知できるエコートレイル機能があることです

エコートレイル機能で動きがあるものの残像が紫色で表示されます

これまでバイトするまでは魚にこのルアーやアクションが効果的かわかりませんでした。

前方ライブビュー(動画)を使うと魚が追いかけてきた様子がわかります

ルアーに反応する魚がいるか、どんなアクションやルアーが魚にするかをバイトが無くてもわかるこれが大きなアドバンテージになります

スコットマーティンはプラクティスでルアーに反応する魚がいるエリア カラー アクションを導き出して本戦に向かいました

その結果ストロングパターンを自信をもって押し通してAOYをとりました。

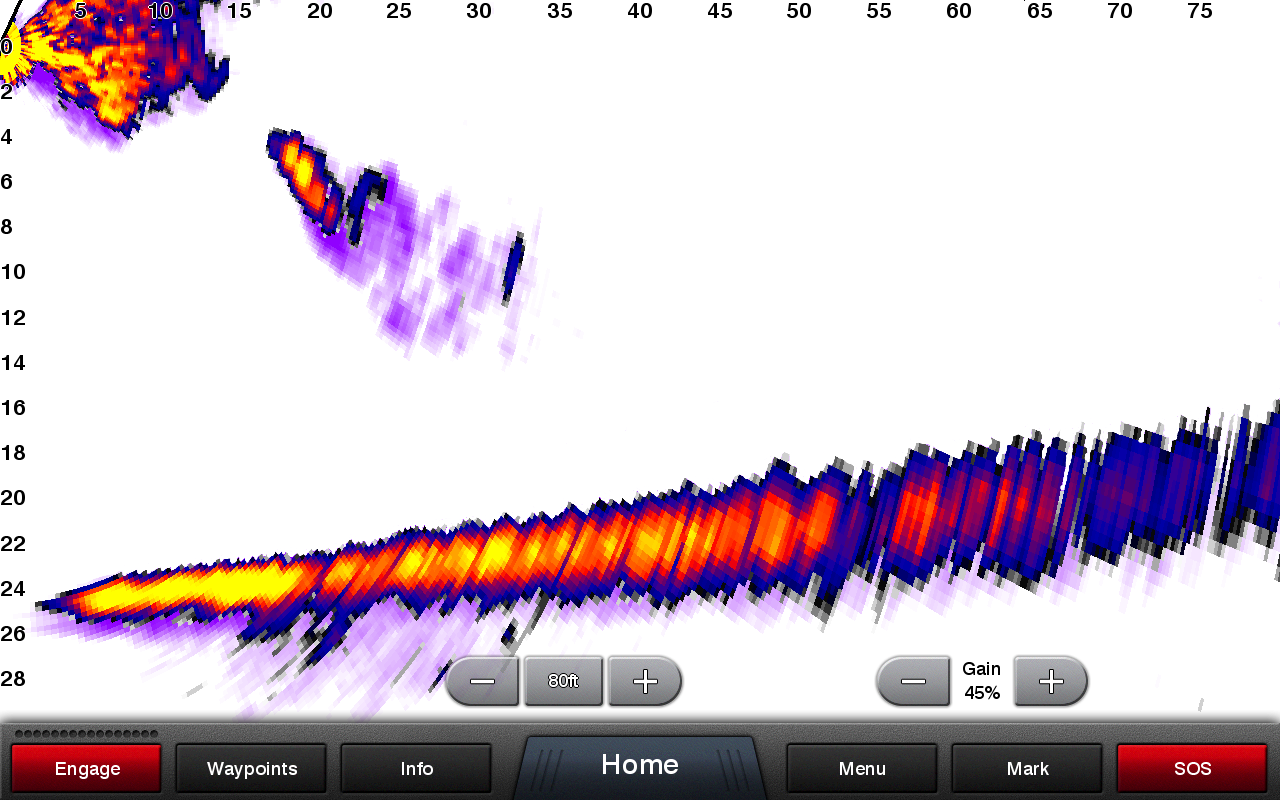

PS31_LiveVu_Forward_44_3300

新しく開発されるLiveVüForward前方ライブビュー(動画)フィッシングメソッド

前方が見える/魚の動きが残像で出る/

以外にも大きな特徴が有ります。

レジャーモデルで唯一のフェイズドアレイ方式PANOPTIXは回転式ソナーにはない特徴を備えています

フェイズドアレイ方式PANOPTIXはスポットライトのビームを回転させるのではなく

前方45度の海底から水面までのショートケーキ型の空間を1秒間に60回リアルタイムサーチしています

船が完全静止していてもビームエリアの中に入ってきた魚を探知できます。

ビームがショートケーキ型をしているので前方から船の真下までを毎秒60回のサーチが可能です。

フロントゾーンサーチトローリング

エレキにつけたPS21/31を回頭させて魚がいる方位を特定してその方位にすすむと

ビームが当てるゾーンの魚に追いついて追い越すことが可能です

前方にいるベイトを見つけてベイトの群れに船を突っ込ませる事ができますから

キャスティングだけでなくドラッキングトローリングにも威力を発揮します

トランサムに設置してビームの発信方向を常に船首にして船の前方に魚群が映ったら仕掛けを投下するというやり方も効果的です。

船団の中で魚が濃いところへ自分だけが移動していけることがどれだけのアドバンテージを生むか トーナメンターならわかるはずです。

フロントゾーンサーチトローリング実例

フロントストラクチャーフィッシング

前方の見えないストラクチャーを簡単に見つけられます。

エレキに設置してストラクチャーやハードボトムを見つけて狙い撃ち

最終的には真上から確実に狙い撃ちできます。

エレキを回頭して前方にあるストラクチャーを見つけて事前に探知して狙い撃ち

これが簡単に連続でできます。エコートレイルで魚が付いているストラクチャーだけを狙えます

立木に大物が潜む池原ダムで使ってみたですね

フロントストラクチャーフィッシング実例1

フロントストラクチャーフィッシング実例2

バースの形がしっかり映っています、魚がついてる桟橋や立木を選んでポイントから離れてねらいるので

警戒心の強い大物に効果的なメソッドになるでしょう

前方にある危険箇所を見つけられる

PS21/31のLiveVüForward前方ライブビュー(動画)は今前方でどんな事が起こりどんな地形があるかをその場で表示します

メーカー発表は90mですがPS21/31共に到達距離は実測で65-80mです(探査対象 海況によって異なります)

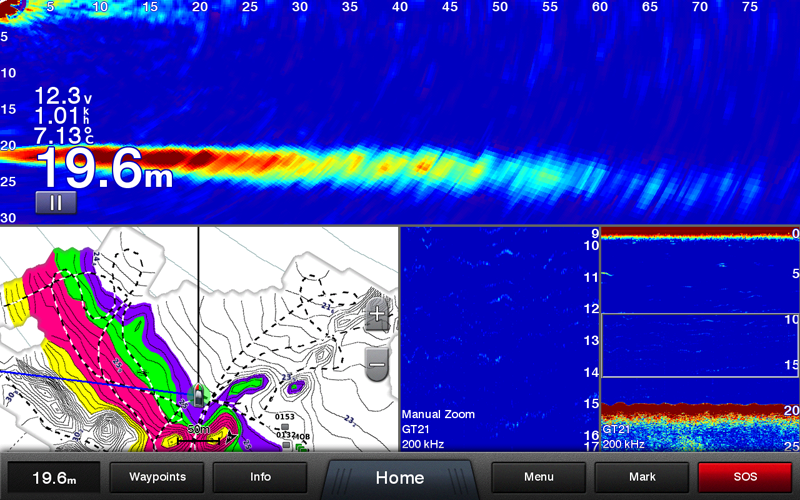

下記はダウンヒルで66m付近の網を止めるロープを固定する土俵を探知しています

13MAR16_0728_00

ヨット等の安全航行にも威力を発揮します

魚探は船が進んでいないと魚は見つけたられません。LiveVüForward前方ライブビュー(動画)は船が止まっていても魚を見つけられます

真下しかみれません。LiveVüForward前方ライブビュー(動画)は前方から真下にかけて見られます

回転式ソナーは回転しないと見えません。LiveVüForward前方ライブビュー(動画)は回転しなくても見れます

回転式ソナーは発射俯角上に魚がいないと見つけられません。LiveVüForward前方ライブビュー(動画)は真下から水平までの魚を見つけられます

回転式ソナーは一回転してくるまでの間魚を見つけられません。LiveVüForward前方ライブビュー(動画)は画像が途切れることなく魚を追い続けられます

本体スペック

  • 本体:
  • 電源ネットワークケーブル:4m

詳細スペック

  • エレキ/トランサム取付可能
  • 探索範囲:91.44m(300ft)/周波数:417kHz
  • 表示方法:リアルビューフォワード
  • 電圧範囲:10-35 VDC
  • 取付金具:ローリングモーターシャフトマウント/トローリングモーターバレルマウント
  • 取扱説明書

互換性のあるGPS魚探

※接続のためにネットワークポートが1つあるかどうか確認して下さい。

  • AQUAMAPシリーズ
  • echoMAP CHIRPシリーズ
  • GPSMAPシリーズ
  • PS21
  • 電力: <0.6 A @ 12 Vdc
  • 使用電圧: 10-35 Vdc
  • 周波数: 417 kHz
  • 最大前方探査距離: 300 ft
  • LiveVü Forward
  • ビーム形状: 前方への広がり45° x水平から下方への広がり 90°

エレキへの設置は簡単です

2016-03-13 16.28.38ps21 garmin

PS21はPS31から3D表示機能を減らして前方ライブ探査機能だけに絞り込んだモデルです
前方探査では前方90m以内の魚の反応がライブ映像動画で表示できます。ルアーそのものやルアーを追いかける魚が映るのでキャスティングの釣りを全く違う次元に引き上げます。

《前方探査用 PS31 /21Forward Transducer》
■LiveVuフォワード モードとは
振動子をエレキやポールにつければ
自由に方位を替えられます
これを利用して全く違う水平方向の誘いが可能になるというのは釣りの革命です。
■前方に向けて設置
巻いてくるルアーの軌道を見ながら食わせる
前方に落とし込んだルアーへの魚の反応を見て食わせる

■後方に向けて設置
フカセ釣りで仕掛けやこませの同調具合をみるて、仕掛けの浮力調整 こませの量の調整ができる

トローリングの仕掛けに照射すれば魚がよってるかどうか一目瞭然


動画はこちら

《前方探査用 PS31 /21Forward Transducer》
LiveVuフォワード
前方方向のリアルタイム動画が得られます
左右に振る発信をしないで前方12時だけの方位に発射することで高速データ更新毎秒10回以上の更新で

画像ではなく水中動画をえられます。

魚が泳いでいる様、ルアーが落ちていく様 リーリングしたルアーが向かってきて浮き上がる様 そして魚がルアーに食いつく様がはっきり見えるわけです。

魚がルアーを追っているかどうかがわかるの画期的です

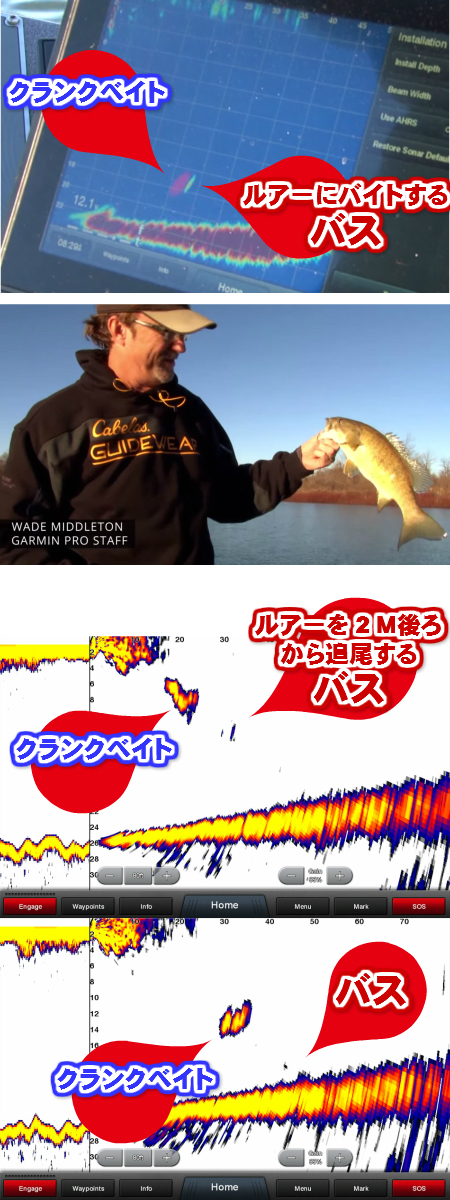

実際にLiveVuフォワードで魚を釣る
動画は下記画像をクリック

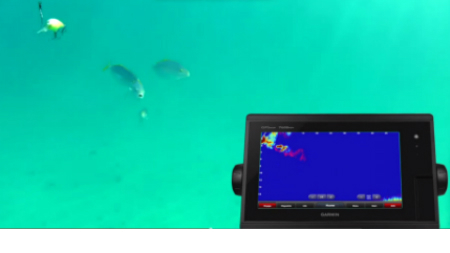

《水中動画とLiveVuフォワード比較》
クランクベイトとカンパチ
クランクベイトに魚がチェイスしてくる画像を
実際の水中動画とLiveVuフォワードで比較
動画を下記画像をクリック

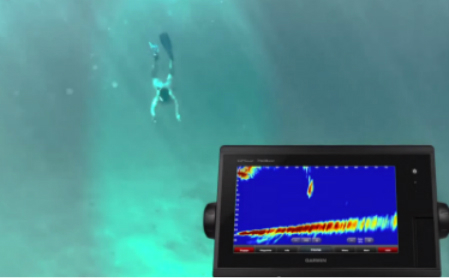

《水中動画とLiveVuフォワード比較》
シュノーケリング
実際にひとが潜っている画像を
実際の水中動画とLiveVuフォワードで比較
動画を下記画像をクリック

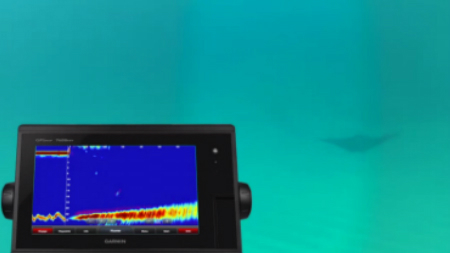

《水中動画とLiveVuフォワード比較》
エイを追いかける
実際にエイが 泳いでいるのを映し続けます
実際の水中動画とLiveVuフォワードで比較
動画は下記画像をクリック

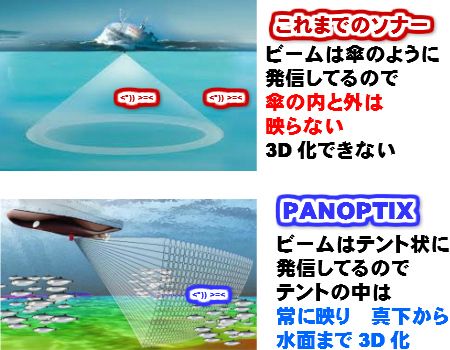

魚群に近づくと消える魚群これまでのソナー
これまでのソナーは一定俯角で360°探査していました
ビームをモーターで回転するため傘のような探査範囲が形成されていました。
傘の上にあたった魚群だけが方向がわかりますが傘の外側や内側に入ると魚群がどこにいるかわかりませんでした。

魚群を見つけても魚群に近づくと魚が傘の内側に入って探査範囲から外れてわからかくなっていました。

■真下から水平まで連続 継続サーチできる
フェイズドアレイ方式ソナーPS31 Forward Transducer
釣りが全く変わってしまうインパクトを持っています
PANOPTIX PS21 Forward Transducerはフェイズドアレイ方式を初めて採用できたソナーです。


真下から水平までを3Dスキャン

1秒間に1回のデータ更新 高速スキャンが
船の真下から水平にかけてできますそのため3Dで描画ができます。3次元で把握できるので
魚が船の近くに来ても
魚の位置を逃さずとらえることができます。
