■LOWRANCE　7インチシリーズ
どれを買ったらいい？？
これは皆さんが悩まれるテーマです
今回はそれをわかリやすく解説します

【バスボート】　バウ　運転席　
2台セットの場合
HDS-7-GEN2-TOUCH
vs
HDS-7-GEN2
vs
ELITE-7HDI

HDS-7-
GEN2
TOUCH
199500円
振動子無

HDS-7
GEN2


168000円
振動子無

ELITE-7HDI




119700円
湖沼HDI振動子

LOWRANCEには3機種の7インチモデルがあります

7インチのディスプレイ2台をバスボートのバウと運転席で使用するという
前提で考えて今後のバージョンアップや2台での使用を考えると

結論から言うと

HDS-7　Gen2　Touchがベストチョイス

HDS Gen2 Touchシリーズを購入するのがベストの選択です


最大の理由　は
スポットライトスキャン
+ストラクチャースキャン
+ダウンスキャン
+CHIRPソナー
ができる
それをwifiでモニター+操作ができるということです

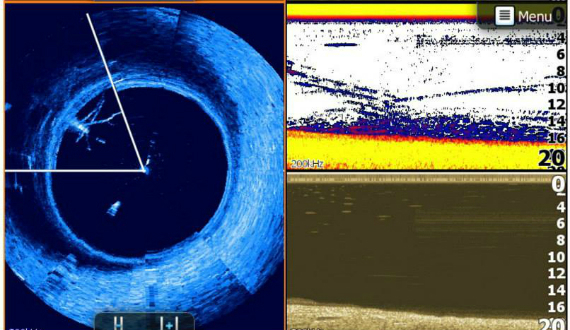

スポットライトスキャン

ブロードバンドCHIRPソナー

ストラクチャースキャン

GOFREE　WIFI

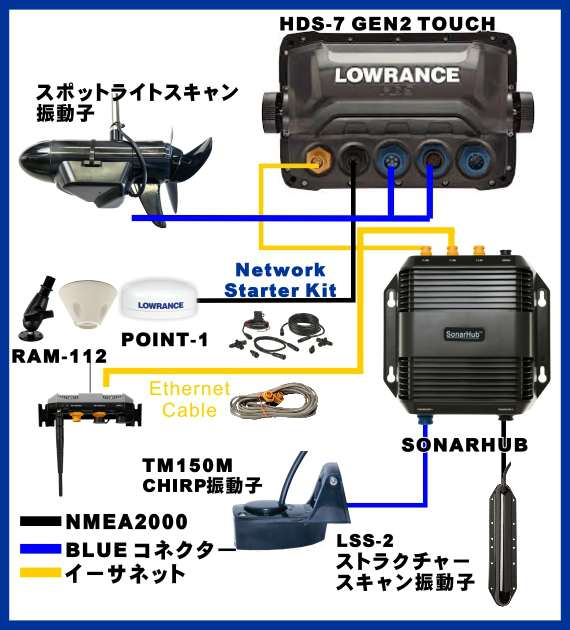

この配線図では
●エレキ
スポットライトスキャン
●トランサム
ブロードバンドCHIRPソナー
ストラクチャースキャン
これを
GOFREE　WIFIでワイヤレス化しています

TOUCHシリーズだけがWIFIでワイヤレス化したときに
リモコン操作ができます
HDS GEN2ではモニターしかできません
HDS GEN2で同じことをするにはSONARHUB+スポットライトスキャンが必要です。

ELITE-7HDIでは
ワイヤレス化もスポットライトスキャンもストラクチャースキャンもCHIRPソナーもできません

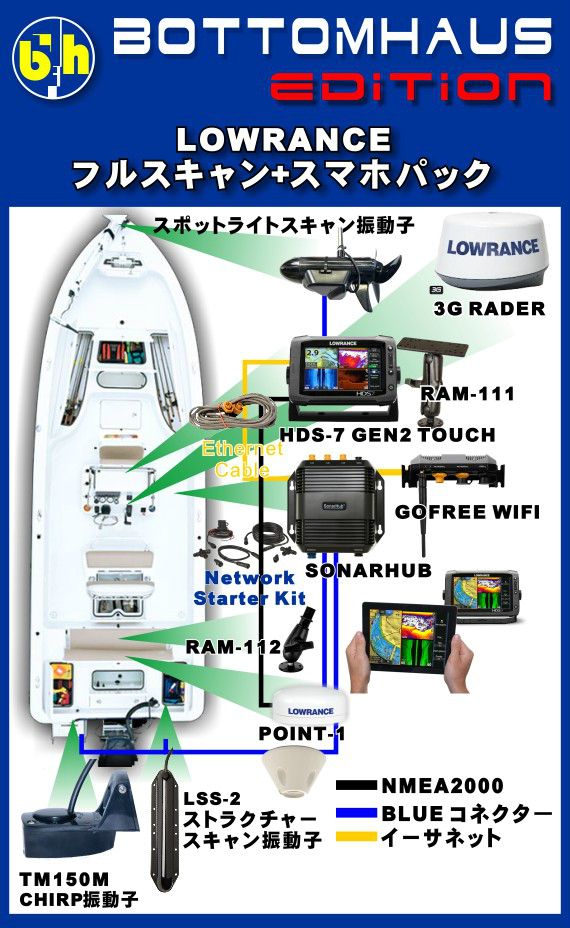

このセットをベースに
3G　RADERを追加してみました
IPADでモニター+操作を船のどこからでもできます。
IPADやスマホのモニターも6台まで増やせます

TM150M トランスデューサは95-155 kHz（1067 m 測深可能）ですので

遊漁船　漁労船　レジャーボート　調査研究　救難捜索にも
対応できるキットです。
これをベースにカスタマイズすることも可能ですので
何でもお問い合わせください

その他の選択理由

選択理由
HDS　Gen2　Touchはストラクチャースキャンを追加するのに
LSS-2振動子追加だけで良いということがあげられます。

HDS-TOUCHと比べるとHDSではストラクチャースキャンをするのにLSS-2振動子+発信ユニット税込92400円が必要です。

HDS-7 Gen2 TD別168000円
HDS-7 Gen2 Touch TD別199500円
この2機種では　HDS-7 Gen2の方が31500円安いのですが
ストラクチャースキャンを追加すると

HDS-7 Gen2 TD別168000円+LSS-2振動子発信ユニット92400円＝260400円
HDS-7 Gen2 Touch TD別199500円+LSS-2振動子46200円＝245700円

HDS-7 Gen2 Touchの方が14700円安くつきます。

選択理由
HDS-7 Gen2 Touchではストラクチャースキャン振動子LSS-2を追加しても本体イーサネットが開いていますので
周辺機器の増設も本体だけでできて簡単です

ポイント共有
StructureMap™HD
マルチビューとチャート共有
をイーサネットケーブル追加だけで行えるのは
大きなメリットです

選択理由
2つのタッチスクリーン

StructureMap™HDはストラクチャースキャンでサーチした水中の画像を等深線図上にリアルタイムで張り付けて行く機能です


この機能で気になるポイントをタッチして記録することができます
実は従来、このポイント特定をカーソルで行っていましたが、カーソルが行き過ぎたりして時間がロスする作業でした。また、カーソルを押し続けて注意が画面に行き過ぎて座礁してしまうこともありました。


コンソールでのGPS魚探操作は左手でハンドル操作しながらしなければいけない作業です。作業が直感的で早いことはポイント探索数の向上直結します。


フロントシートでも
画面の拡大がタッチですぐできると、ポイントの記録　呼び出しすべて面で有利です

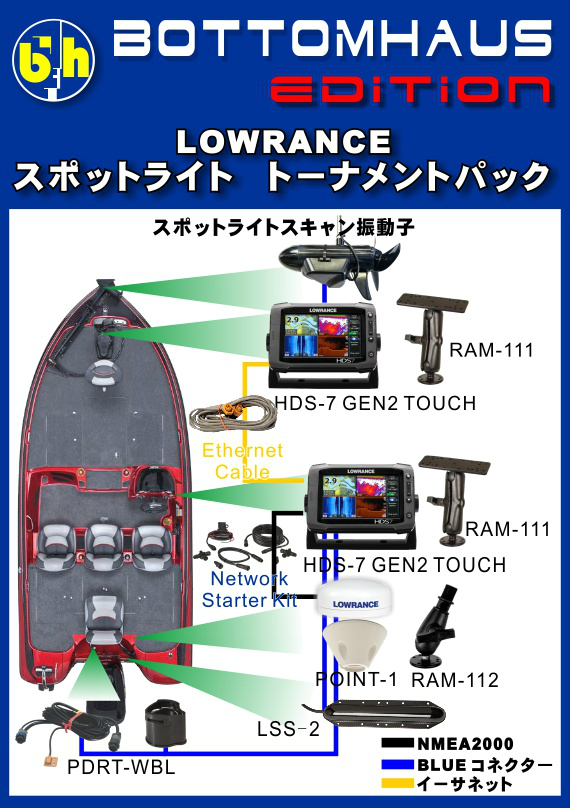

■HDS-7　Gen2　Touch　
トーナメントパック スポットライトスキャン搭載

もっともシンプルで使いやすいベストなバスボート用の組み合わせを考えてみました。


【フロント　バウ】
HDS-7 Gen2 Touch TD別＝199500円
スポットライトスキャン75000円
エレキ取付金具PK01＝840円
バウ　ディスプレイ固定用金具RAM-111＝5980円

【バスボート運転席】
HDS-7 Gen2 Touch TD別＝199500円
LSS-2振動子＝46200円
水温分岐ポッド型振動子PDRT-WBL＝14700円
イーサネットケーブル＝9240円
外部GPSアンテナ+ヘディングセンサー　POINT-1＝39900円
NMEA2000スタートキット＝15,750円
アンテナマウントコーン＝3780円
アンテナ固定用金具RAM-112＝3470円
運転席ディスプレイ固定用金具RAM-111＝5980円

スポットライトスキャンは前方のストラクチャーを探知、直撃が可能です

ストラクチャースキャンで探査した水中地形データをC-MAPや海底地形ファイルのベースマップに張り付けていくStructureMap™HD、

このStructureMap™HD機能とチャート共有機能を使えば
運転席HDS-7 Gen2 Touchで探査して作った超詳細マップをフロントに設置したHDS-7 Gen2 Touchでリアルタイムで見ることができます

運転席のHDSで
広大なウイードエリアをストラクチャースキャンで
サーチすると
ウイードの切れ目や　へこみが映し出せます


バウのHDSで
スポットライトスキャンは前方のストラクチャーを探知、直撃が可能です
その水中地形図がかかれたマップを表示して
ポイントを手前から狙い撃ちする


オフサイトフィッシングに最適なセッティングが可能なセットとして組んでみました


このセットでは広大なエリアを高速に解析し、その解析データをすぐにバウデッキでも生かして釣りができます。


水中の見えないポイントを見つける
スポットライトスキャンで直接見つけることができる上に
運転席でストラクチャースキャンとストラクチャーマップで水中の状態をどんどん暴き出すことができます。そして実際に釣りをして確認したポイントをどんどん記録します。


見つけたポイントを遠距離から狙い撃ちする
ポイントデータ共有機能で
運転席で入力されたポイントとストラクチャーマップで共有された水中写真を見ながらポイントを狙います


見つける→狙い撃つ

この2つの作業効率を究極まで短縮するセットです


このセットをベースに必要なものを増やしたり
減らしたりこともできます。

運転席側をHDS-9 gen2 Touchにする
GOFREE　WIFIを追加してIPADで操作する
などカスタマイズは可能です。

カスタマイズのご相談　お問い合わせは
以下のバナーをクリックしてください

■徹底スペック比較
HDS-7-GEN2-TOUCH
vs
HDS-7-GEN2
vs
ELITE-7HDI

HDS
Gen2　
Touch
シリーズ

HDS
Gen2
シリーズ

ELITE-7　5
HDIシリーズ

ELITE
DSIシリーズ

スポットライトスキャン

本体に直接振動子を入れて使用可能

SONARHUB経由で可能

不可能

不可能

ブロード
バンドCHIRPソナー

SONARHUB経由で可能

SONARHUB経由で可能

不可能

不可能

HDI振動子接続

本体に直接振動子を入れて使用可能

SONARHUB経由で可能

使用可能

使用可能

REEFMASTER

使用可能

使用可能

使用可能

不可能

ソナーログ

使用可能

使用可能

使用可能

不可能

トラック
バック

使用可能

使用可能

使用可能

使用可能

StructureMap™HD

使用可能

使用可能

不可能

不可能

ストラクチャースキャン

LSS-2振動子
税込46200円
追加で可能

LSS-2振動子
+
発信ユニット
税込92400円
追加で可能

不可能

不可能

ダウン
スキャン

LSS-2振動子
税込46200円
追加で可能

LSS-2振動子
+
発信ユニット
税込92400円
追加で可能

付属HDI
振動子で可能

付属DSI振動子で可能

ブロード
バンドソナー

純正振動子で
765ｍ測深可能　
B260で1100ｍ測深

純正振動子で
765ｍ測深可能　
B260で1100ｍ測深

純正振動子で
765ｍ測深可能　
B260で1100ｍ測深

不可能
DSIでは70ｍが限界です

ダウン
スキャン
オーバレイ

LSS-2振動子
税込46200円
追加で可能

LSS-2振動子
+
発信ユニット
税込92400円
追加で可能

付属HDI
振動子で可能

不可能

マルチビューとチャート共有

LOWRANCE　NET接続ケーブル追加で可能

LOWRANCE　NET接続ケーブル追加で可能

不可能

不可能

ポイント共有

LOWRANCE　NET接続
NMEA2000
接続両方可能

LOWRANCE　NET接続
NMEA2000
接続両方可能

ELITE-7HDIのみNMEA2000接続で可能

不可能

対応海図

C-MAP
海底地形ファイル
海岸線マップ簡易版(約600Mb)

C-MAP
海底地形ファイル
海岸線マップ簡易版(約600Mb)

C-MAP
海底地形ファイル
海岸線マップ簡易版(約600Mb)

海底地形ファイル
海岸線マップ簡易版(約600Mb)

NMEA2000

VHF/AIS
オーディオ
SIRIUS®衛星天気とラジオ
計器類
レーダー
GPS　
ヘディングセンサー　
ポイント共有

VHF/AIS
オーディオ
SIRIUS®衛星天気とラジオ
計器類
レーダー
GPS　
ヘディングセンサー　
ポイント共有

ELITE-7HDIのみGPS　
ヘディングセンサー　
ポイント共有のみ可能

不可能

IPAD　
IPHONE
画面共有

GOFREE　
WIFI　追加で可能

IPADから操作もできます

GOFREE　
WIFI　追加で可能

操作はできません

不可能

不可能

GPSアンテナ

内臓
座標5回/秒
更新

外部可能

内臓
座標5回/秒
更新

外部可能

内臓
座標1回/秒
更新

ELITE-7HDIのみNMEA2000外部可能

内臓
座標1回/秒
更新
外部可能

※ELITE4のみ外部アンテナ使用不可能

POINT1使用

本体VER2.1
より
座標10回/秒
方位10回/秒
更新

本体VER2.1
より
座標10回/秒
方位10回/秒
更新

ELITE-7HDIのみ本体VER2.1より使用可能
座標10回/秒
方位10回/秒
更新

使用不可能

■最適な設定　設置　を追及した提案
一つの機種につき振動子の種類だけで16種類　アンテナの適合機種で8種類
通信方式で4種類　使う船のタイプによって取付金具　振動子　架台変化するファクターは無限です。お客様に自分で選んでいただくのは至難の業です。経験と情報の蓄積から最適な機器と設定条件を選び出すことをお約束します。
