■共通機能
HDS　GEN2　TOUCH/
HDS　GEN2/
ELITE　HDI/

このLOWRANCE　HDS　Gen2　Touch/HDS　gen2はデュアルコアCPUの高機能ハードに先進のソフトウエアが乗ったGPS魚探です

そしてELITE-HDIシリーズはダウンスキャンとブロードバンドを兼ねた800/455/200/83/50/khzの発射が可能です。

新機能を実際使用した経験も踏まえて
HDS　GEN2/HDS　GEN2　TOUCH/ELITE　HDI/共通機能について
解説しますので、ぜひ参考にしてください
その主要な機能をモデル別に紹介すると以下の通りです

HDS　GEN2 touchシリーズだけにできること

●タッチスクリーンファンクション
●LSS-2ストラクチャースキャンを本体に直接接続（オプション）
●スポットライトスキャンを本体に直接接続（オプション）
●HDI振動子を本体に直接接続できます（オプション）
●GOFREE　WIFI接続でIPADからモニター+操作（オプション）
●ビデオ·カメラ入力（オプション HDS-9/12　GEN2-TOUCHのみ）

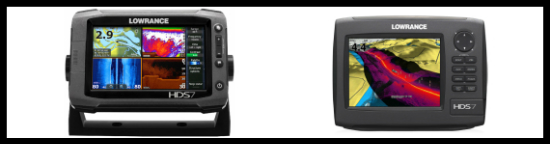

HDS GEN2 touch　HDS GEN2シリーズ
両方にできること

●従来から5倍正確、1秒間に5回の座標計算　内臓GPSアンテナ
●チャート共有
●NMEA2000接続 　
●イ−サネット接続
●GOFREE　WIFI接続でIPADからモニター（オプション）
●SONAR　HUB接続（オプション）
●スポットライトスキャン（オプション）
●最大3000m測深ブロードバンドCHIRPソナー（オプション）
●ストラクチャースキャン（オプション）
●ストラクチャーマップ（オプション）
●ブロードバンドレーダー（オプション）

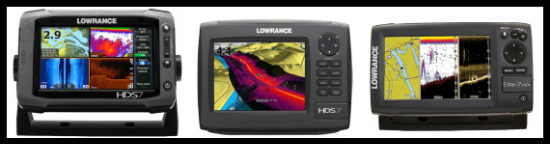

HDS GEN2 touch/HDS GEN2/ELITE HDI
すべてにできること

●最大765mの測深ブロードバンド魚探機能　※ハルの厚さで測深能力は変わります
●写真画質のダウンスキャン（本体に機能はありますがHDI振動子以外では発射しません）
●本体は800/400/200/50KHZ　4周波数発射
●デッドゾーンが2cmの短パルス
●毎分3000回以上の高速発射
●70マイル112km/hでも追尾
●魚探画像を座標と記録するソナーログ
●ソナーログから作成する水中地形図表示機能
●3m以内の誤差のDGPS
●ポイント共有機能
●過ぎたポイントを巻き戻して記録　TRACKBACK
●IP67の防水機能
●直射日光でも見える高輝度カラー液晶
●日本語表示
●REEFMASTER対応（オプション）
●インサイトジェネシス対応（オプション）
●海底地形ファイル対応（オプション）
●漁礁データや海図図式も網羅するC-MAP対応（オプション）
●ヘッディングセンサー対応（オプション）

【ELITE-5HDIとELITE-7HDIの違い】

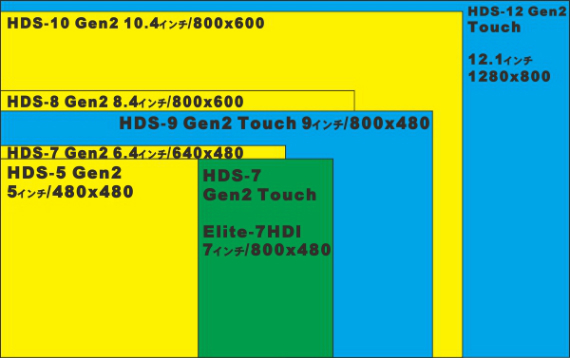

基本的にディスプレイの大きさをELITE-5HDIとELITE-7HDIで比べると
縦が480ドットで同じで横が1.7倍になります
ELITE-5HDI：ELITE-7HDI＝480：800＝1:1.7

その他ではELITE-7HDIだけがNMEA2000対応という点がELITE-5HDIとELITE-7HDIの大きな違いです。

■自分だけの詳細水中地形図が作れる

HDS　GEN2/HDS　GEN2　TOUCH/ELITE　HDIシリーズは自分だけの宝の地図　自分だけしかしらない詳細水中地形図を作るためのハードウエア一式が入った機器です。

●魚探の画面に表示される水深データと底質の硬さ　座標データを同時に記録できる
ソナーログ機能装備
2種類の水中地形図作成ソフト　REEFMASTER　インサイトジェネシス
に対応しています

自分のソナーログで詳細水中地形図を作れます。
等深線と底質が表示された自分だけの宝の地図が作れるモデルです。

●等深線底質図付水中地形図を作成
魚探の画面に表示される水深データと底質の硬さ　座標データを同時に記録できるソナーログ機能。このソナーログデータをもとにインサイトジャネシスやREEFMASTERで等深線底質図付マイ海底地形図を作成可能

湖沼図　海図に出ていない自分が行ったポイントの詳細な等深線入りの地図をイ自分のGPS魚探で表示できます。水中をくまなく知る者がその水域を制します。

●ストラクチャースキャンでは探査できない50m以深の場所でも水中地形図を作っていくことが可能　
ストラクチャースキャンは水中地形を把握できるテクノロジーですが水深50ｍより深くては使用できません。

一般的な海図や湖沼図では詳細な水中構造物や根、漁礁は記入されていません。REEFMASTERやインサイトジェネシスではストラクチャースキャンで探査できない50mより深い水深でも詳細な自分の探査データをもとに底質図と等深線図が作成できます。
　釣りの間中記録したソナーログをもとにシークレット海図を作成して釣果を上げる釣り人や漁師の方が世界中で増えています。

※REEFMASTERやインサイトジェネシスによる水中地形図作成はストラクチャースキャンができなくてもソナーログができるGPS魚探であれば旧型のLCX-15MTからEAGLE　FISH　ELITE　FISHSTRIKEなどでも可能です。

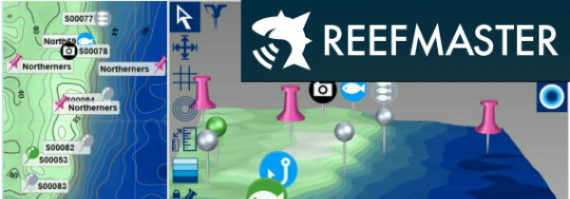

■REEFMASTER（別売り）
Drデプスの後継ソフトです。
自分で撮ったソナーログで水中地形図を作成できます。インサイトジェネシスよりも高機能です。

詳しくはこちら

■Lowranceの™機器の場合
ReefMasterは、深度表示の付いた等深線を表示できるLCMマップファイルを生成することができます。

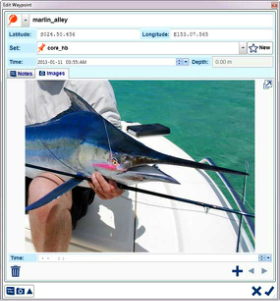

■ポイントに画像やメモを紐づけ
ワンクリックであなたのウェイポイントの画像を見ることができます
 個々のウェイポイントへの無制限のウェイポイントのメモや画像　写真やスクリーンキャプチャーを添付してください。

■インサイトジェネシス（従量課金）
 　ソナーログ機能があるGPS魚探を御購入後ＬＯＷＲＡＮＣＥサイト　インサイトジェネシスへの登録を行うと釣行のたびにデータを追加していけばどんどん詳しい水中地形図が出来上がっていきます。データダウンロードに費用は掛かります。

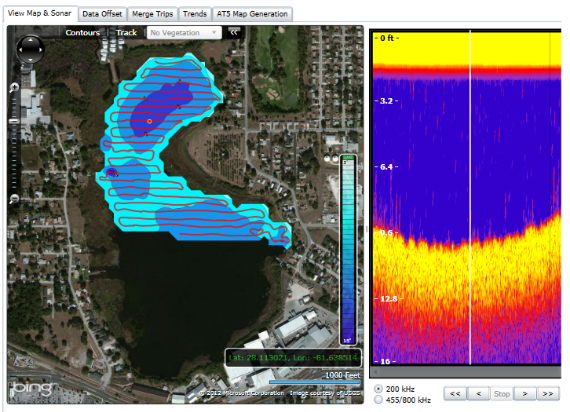

インサイトジェネシスwebサイト上では空撮　MAPと重ね合わせて表示
もできます

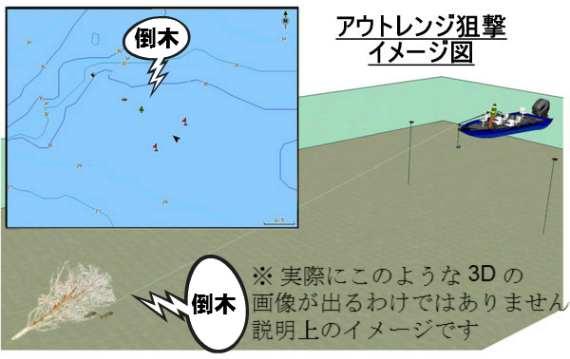

■自分だけの詳細水中地形図を使って
遠距離から水中ストラクチャーを狙える
高精度アウトレンジ狙撃 ができる


見えない水中のポイントをポイントに入る手前から狙い撃ちできたら、どれだけ釣果をあげられるだろうか。

GPS魚探の運用の一つの大きなテーマですが、

一度しっかり計測したマイ水中地形からポイントを選らんでポイントの手前から狙い撃ちする精度の高い釣りができます。

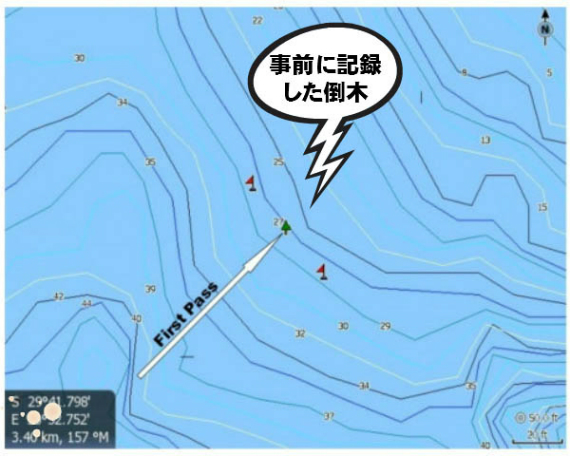

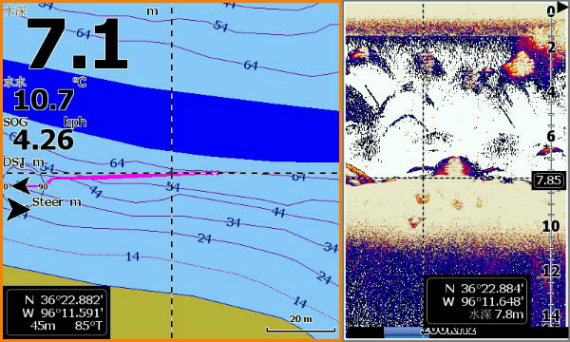

自分だけしかわからない詳細水中地形図をGPS画面上に表示すると
以下のように表示できます

水中のポイントを長距離から　GPSデータをもとに狙い撃ちします
これがアウトレンジ狙撃です
水没した立木までの距離方位が簡単に把握できるので長距離からの狙い撃ちによってヒットする確率は大幅に上がります

このモデルでアウトレンジ狙撃は当然できますが、
さらに精度が高く簡単に探査　記録　ポイント再侵入するには
　
コンソール用GPS魚探+ネットワーク+外付けアンテナ+ヘディングセンサーが必要です。

現在のお持ちの機器との整合性　
GPSポイントデータの測地系　
今のデータのコンバートなど

多岐にわたるチェックが必要ですのでお気軽にご相談ください

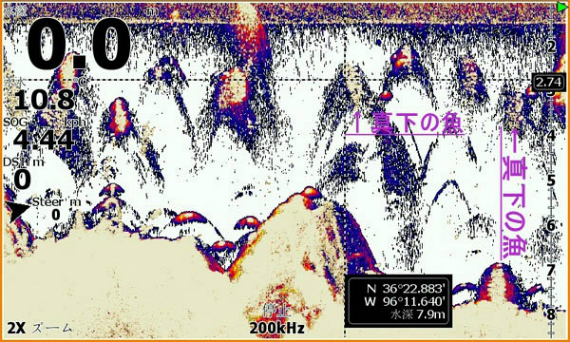

■魚探で魚を狙い撃ちできる

魚探は魚が真下を通過したかどうかはわかりますがその遊泳方向はわかりません。
ただやみくもに魚が映るたびに後方へキャストしてもつれません。

釣れるのは後方へと移動していった魚群だけです
しかしこれまでの魚探画面から読み取ることはできませんでした

今回登場したダウンスキャンイメージング（DSI）オーバーレイ

●ボートの下の状況を写真画像で表示できる
ダウンスキャンイメージング（DSI）
と
●広い範囲を探査できる指広角のブロードバンド画像の
2つの画像を重ね合わせて表示　


この2周波数合成表示によってダウンスキャンイメージング（DSI）とブロードバンドの両方の画像に移った魚はボートの真下にいることがわかります。
で2周波数を合成表示することで広い探査範囲を狭い探査範囲（ボートの真下）へ入ってきて後方へ移動したかかどうかを知ることができます。
　達人にしかできなかった魚群方位の見極めを2周波数合成表示が簡単に明示することで、魚群の狙い撃ち　シューティングの精度が劇的に上がりました。


下記の画像で　クリーム色は800khz　真下　青い色は　周り　
を示しています

■魚群狙撃に欠かせない
ダウンスキャンイメージング
（DSI）オーバーレイ

深場を探査できるブロードバンドサウンダ200/83/50KHZ
+　
写真画質のダウンスキャンイメージング（DSI）800/455KHZ

HDIには2種類の魚群探知機が内蔵されています。
性格の違う2種類2周波数の表示技術が釣りの精度　探査レベルを一気に引き上げます

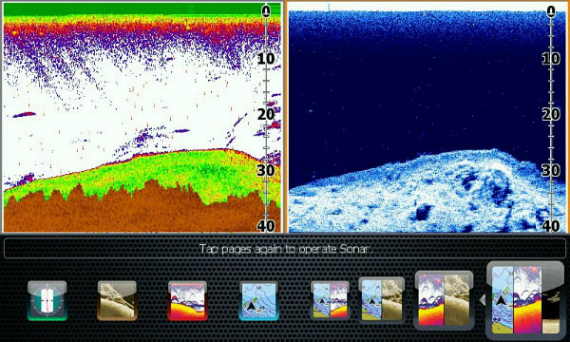

下記は

　　左　ブロードバンド魚探画面　　　　　　　右　DSI画面

これを2つ重ねて表示

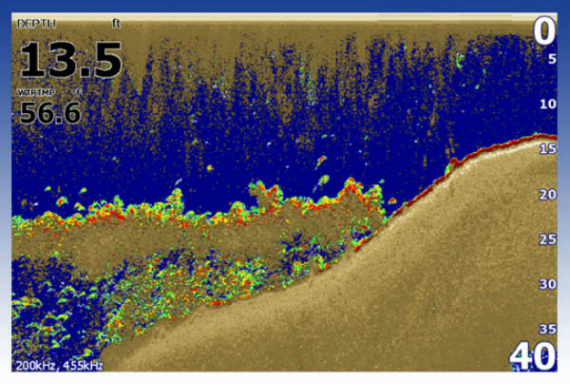

下記の画像で　
土色は800khz　真下　
黄緑色は　周り　
を示しています

ダウンスキャンイメージング（DSI）オーバーレイ では
水中の地形や構造物をとらえるダウンスキャンの画像
に
魚群やサーモクラインが映るブロードバンドサウンダ魚探画面を重ね合わせて表示

重ね合わせの透明度とカラーパレットは調整可能ですので

ストラクチャーについてる魚　海底にべったりついてる根魚を分離することが簡単にできます

■水中写真に匹敵する画質を達成
水中写真は濁ったところでは映せませんが　
ダウンスキャンイメージング（DSI）
は超音波で探査するので水中の構造物が何か濁っていても簡単にわかります
　ストラクチャーが　橋なのか　岩なのか　沈んだ倒木につく魚群など明確にわかります
●水深60ｍまでカバー
●海底の魚群　沈んだ立木の中の魚群という通常の魚探ではつぶれて判別できない画像をしっかり分離表示する高解像度800/455khz振動子
●高解像度によってサーモクラインの酸素が多い層をクリアに表示します。
●ハードボトムと泥底を簡単に明示します。
●底付近の魚をそこから分離します。

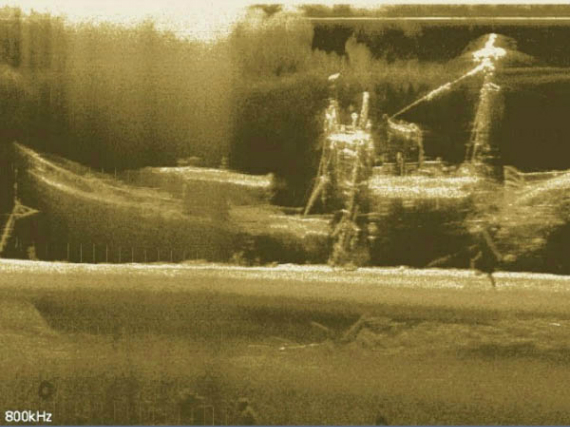

下記は沈船です　マストやロープも映っています

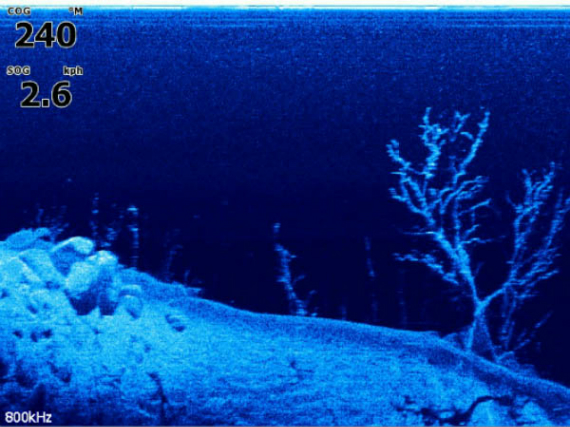

水没した立木もこんなにクリアです

■ブロードバンドソナーで深場も探査

たくさんの賞を獲得したブロードバンドソナー機能　
●多くのバスプロ　漁師がブロードバンド魚探に変えています。
それは少しの出力で強い反応を拾い出す従来の魚探の30倍以上の感度　
そのため出力を絞っても十分に反応が得られます

ブロードバンドのバスでのメリット
出力を絞れる→魚が逃げない
出力を絞れる→短パルス発射ができる→底にべったりついた魚が映る
出力を絞れる→発射回数があげられる→高速トレースができる
感度を上げてもノイズが出ない→泥と砂といった微妙な低質の違いも映る
感度を上げてもノイズが出ない→サーモクライン　プランクトンが映る
感度を上げてもノイズが出ない→弱い２次反射もとらえる→底質が測定可能
高速でも追尾　高速発射も可能　ルアーのフォーリングもよく見えます


ブロードバンドの海でのメリット
出力を絞れる→魚が逃げない
出力を絞れる→短パルス発射ができる→海底にべったりついた魚が映る
出力を絞れる→発射回数があげられる→高速トレースができる
感度を上げてもノイズが出ない→イカやクラゲなど空気袋がない生物も映る
感度を上げてもノイズが出ない→サーモクライン　プランクトンが映る
感度を上げてもノイズが出ない→深場の弱い反射もとらえる→深海が測定可能

高速でも追尾　高速発射も可能　ルアーのフォーリングもよく見えます

最大出力ではアナログ魚探の30,000Wに相当する測深能力を発揮します

●B260振動子を使えば1100mを超える深海を探査可能
●海用の200/50khz振動子で765mまで探査可能
●湖用200/83khz振動子で 305ｍまで測深可能

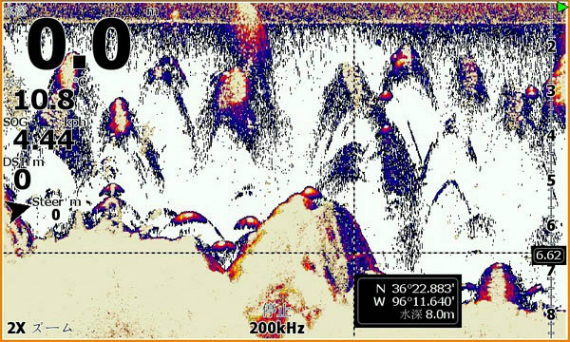

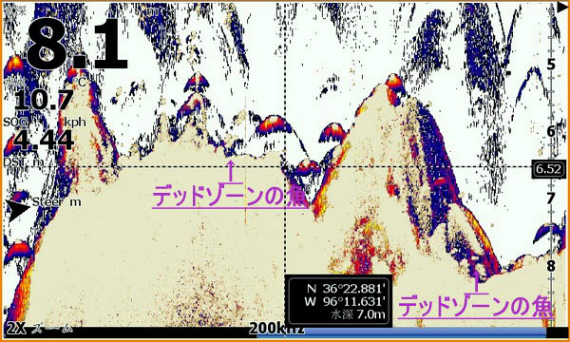

●通常の魚探では海底から1.5Ｍ以内に浮いている魚は映りません。LOWRANCEは1インチでも浮いていれば魚をボトムから分離する特許プログラムを搭載しています。
●通常映らない、イカの微細な反応をノイズから浮だたせて表示
これまでのソナーの概念を大きく変えています。これまで何でもないと思っていた駆け上がりにつく大物を一匹一匹ターゲティングできる性能です。

●70マイルの高速走行中もボトムトレースする高速発射回路

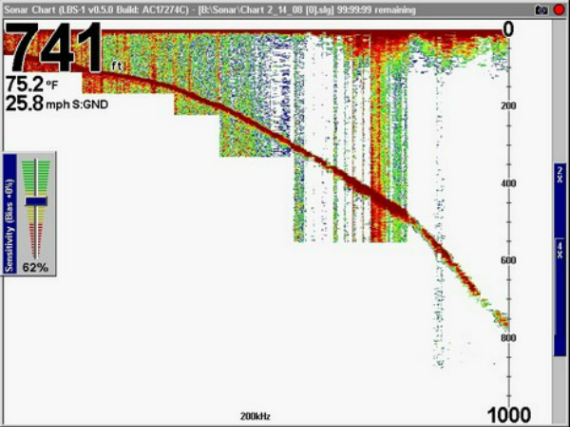

下記は200khzで200mをオーバーする探査能力が実証されています
は通常魚探3KWでもできない芸当です
アナログ換算30kwのハイパワーを生むのがブロードバンド魚探回路です。
50KHZでは水深765mまで測深可能です

■過ぎ去ったポイントを
巻き戻して記録トラックバック™

魚探でいいポイントを見つけた時はすでにポイントを過ぎています。本当に必要なポイントを巻き戻して特定して記録できる機能トラックバック機能。
LOWRANCE　GPS魚探は全機種　画面に表示する水深魚探情報は座標情報と一緒に記録されます。

　そのためポイントを過ぎてから魚探画像をまきもどして表示して、狙った場所にカーソルを合わせてあとから記録できます。従来のGPS魚探のように何度もポイントを往復してポイントを打ち直す必要はありません。

過ぎ去ったポイント戻って位置いい場所を記録

■ポイント共有 NMEA2000対応
●2台以上のGPS魚探でのポイントデータの管理は面倒です。片方の機器には記録されていて片方には記録されていないのが当たり前です。ポイント共有機能があれば、片方のGPS魚探に入力されたポイントはもう片方にも自動的に入力されます。
●ストラクチャースキャンやトラックバックでは魚探に表示された地形を座標データとともに記録していますので、ポイントを過ぎてからもっともいい位置にマーキングできますが、この正確な座標が同時使用しているほかのGPS魚探に入力されるので操船位置や釣りをする位置が変わっても狙いたいポイントをすぐに呼び出せます。

■高輝度ディスプレイ
高輝度で直射日光下での視認性は抜群です。

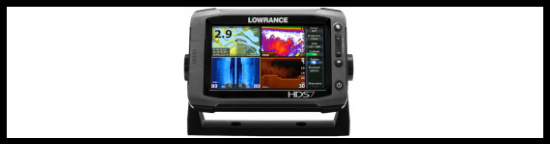

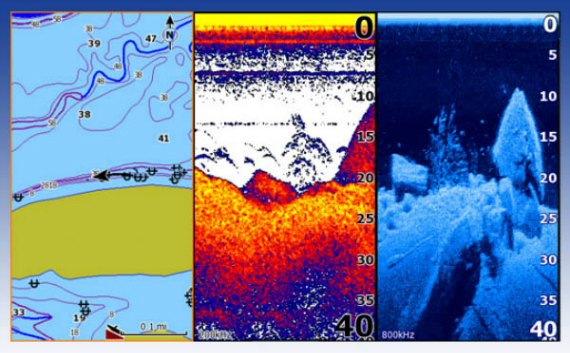

■3画面表示
●マルチウィンドウ表示 -すべて一つの画面で同時に-地図　魚探とダウンスキャンイメージング（DSI）を監視できる3画面分割画面モード

■防水IPX7
水深1mで30分間浸水しない
防水 不沈構造
●防水IPX7で水深1mで30分間浸水しない高い防水性能を備えています。

GPS魚探専門店
ボトムハウスのサービス

■正規代理店輸入商品
■日本語メニュー 　日本語説明書
■1年無償修理保証
購入から1年間の無償修理保証
■4年間ユーザー優待新品交換
2年目から4年目終了までに修理不能な破損が起きた場合、LOWRANCE社より発行されるクーポンによって正規価格より大幅に優待された価格で新品交換いたします。

■最適な振動子　GPSアンテナ　サービス
GPS魚群探知機には3つのセンサーがあります
GPSアンテナと振動子と水温センサーです
この3つのセンサーを安定して最適に動かすには船と用途に応じた設置が大切です。用途に応じて最適化したモデルを販売しています。さらに1機種に10種類以上のモデルをベースにさらに条件に応じた最適な設定をご提案できます。
　

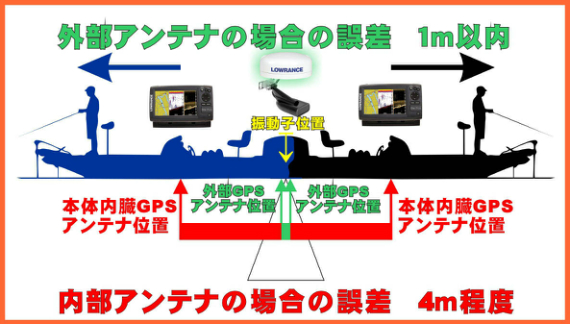

この図ではGPSアンテナ内臓機種の場合　振動子とGPSアンテナの位置が離れるとその離れた距離の2倍の誤差が生じることを明示しています。


アンテナの精度が良くても
機器が新型であっても

高精度なポイント記録には

環境に応じた
機器を最適に選び、
最適に設置することが必要です

■多彩な地図オプション
弊社には測量有資格者が在籍していますので、多彩な地図ソリューションに対応できます。
地図の用途に応じて各種地図を組み合わせて使用することも可能です
■釣り　ポイント開拓記録
■航行
■調査測量　計測
■パソコンとの連動　他社ソフトととの連動
■シリアル機器との接続
■各社のGPSプロッターへのデータ変換
■他社GPSデータ→LOWRANCEデータへ載せ替え（メーカーによっては有料）

■C-MAP対応
過去に持っていたC-MAPをお持ちの方は弊社で購入される場合、新着情報へのアップデートやアップグレード値引きが可能です

■海底地形ファイル対応
非常に細かく海底地形をとらえることができるこのデータをLOWRANCE機器上で表示できます。変換マニュアルプレゼント中です

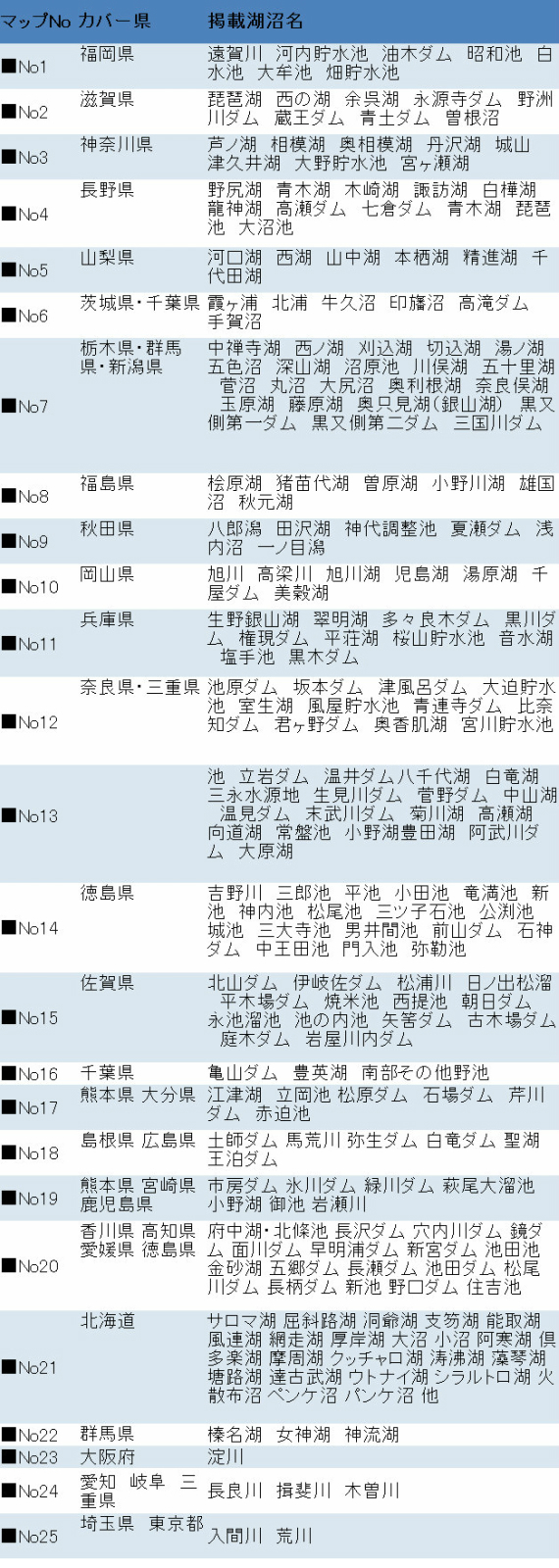

■スーパーショアライン
25マップ体制の新着更新完了版を供給できます。データを消去した場合でも再インストールできます。

■プレゼント1

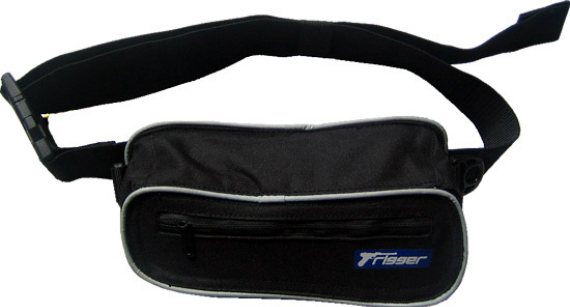

法定浮力の2倍業務用スペックの膨張式ライフジャケット16800円
※カラーは黒　赤　ネイビ−のどれかになります。カラー選択はできませんことをあらかじめご了承ください

■プレゼント2
以下のスーパーショアライン湖沼図　簡易海図4830円相当1枚をプレゼントしています


●海　ノーティックパス(海岸線マップ)簡易版(約600Mb)
もしくは

●湖沼　スーパーショアラインをプレゼント
下記からお選びください

■プレゼント3
LOWRANCE海底地形ファイル変換
マニュアルプレゼント
誰でも海底地形ファイルを購入してLOWRANCE用の地図が作れるマニュアル
を作成しました。無料でダウンロードできます。湖沼の方も国土地理院の数値地図データから無料で近所の湖沼の地図を作ることもできます
詳しくはこちら

■最適な設定　設置　を追及した提案
一つの機種につき振動子の種類だけで16種類　アンテナの適合機種で8種類
通信方式で4種類　使う船のタイプによって取付金具　振動子　架台変化するファクターは無限です。お客様に自分で選んでいただくのは至難の業です。経験と情報の蓄積から最適な機器と設定条件を選び出すことをお約束します。
