LOWRANCE HOOK

HOOK-9

「HOOK-9の位置づけ」

ELITE-9CHIRPは　LOWRANCE　GPS魚探の中で最高の魚群探知機性能をもつモデルです

CHIRPソナーモジュール内臓のGPS魚探としては普及モデル初の9インチモデルです

上級モデルHDS-GEN3シリーズでと同様のCHIRPソナーを中級モデルに投入して魚群探知機の技術革新を進める革新的なモデルです。価格は中級モデルながら、9インチの画面を持つ本体の測深能力は業務用モデルをこえた調査研究機の機能を備えています。

CHIRPソナ－振動子は以下のように広いレンジを連続周波数可変しながら連続波を発射する全く新しい機構です

本体発射可能周波数と測深能力（実測/発表値）

ダウンスキャン　800/455/khz　実測70/ 発表値91 m

ブロードバンド　200/50/khz　実測350/ 発表値914 m

ブロードバンド　200/83/khz　実測250/

以下はHDI振動子では発信できません

専用CHIRP振動子をご購入ください

CHIRP高周波数　130-210KHZ

CHIRP中周波数　95-155KHZ / 305 m

CHIRP低周波数　28-75KHZ /914 m

各種機能を実際使用した経験も踏まえて解説しますので、ぜひ参考にしてください

その主要な機能を紹介すると以下の通りです

■CHIRPソナー発振回路

■魚は当然　魚の仕掛けへの反応もわかる高エネルギー

■1khzごとの周波数可変で干渉回避

■デッドゾーンがない

■魚を狙い撃ちシューティングができる

■ポイント手前からアウトレンジ攻撃ができる

■写真画質ダウンスキャン

■ダウンスキャンとCHIRPの重ね合わせ

■過ぎたポイントを巻き戻して記録　プレイバック

■魚探画面を座標と連動記録

■900ｍの深海が探査可能(LO　CHIRP　1kw振動子使用時メーカー発表値）

（オプション追加で可能な機能）

■取得したデータで自前の海底地形図を作れる

■漁礁や沈船海底ケーブルもわかるNEWPEC/C-MAP対応

■NEWPEC+海底地形図で1ｍごとの等深線表示も可能

■リーフマスター対応

■CHIRPソナー

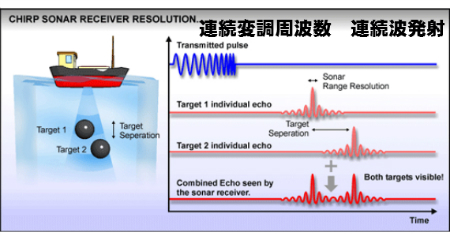

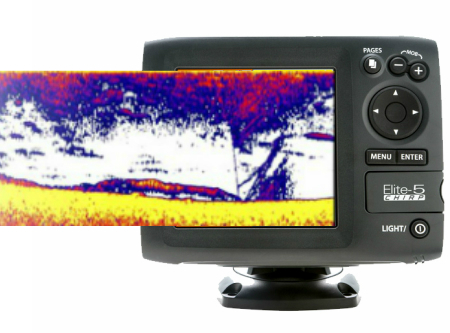

CHIRPとは (Compressed High Intensity Radar Pulse)

高強度圧縮レーダー波技術のことを言います。周波数を可変させて連続波を圧縮発射します

ブロードバンド技術を発展させた、合成開口レーダーにも使われる発振技術を用いた第5世代の魚群探知機発振技術です。

第1世代：通常魚探 　LMS-350

固定周波数　断続波発射　アナログ受信回路

第2世代：デジタル魚探 　LCX-16

固定周波数　断続波発射　デジタル受信回路

第3世代：疑似ブロードバンド方式

可変周波数　断続波発射　デジタル受信回路

第4世代：ブロードバンド方式 　HDS　GEN2

広域周波数　連続波発射　デジタル送信受信回路

第5世代：CHIRP（チャープ）方式　Elite-5/7Chirp

sonarhub

連続変調周波数　連続波発射　デジタル送信受信回路

【CHIRPソナーと従来の魚群探知機の違い】

•断続波モデルの10-1000倍のエネルギーをターゲットに送り込めます

•断続波モデルの5-10倍の解像度

•ノイズ·のなかからターゲットを引き出す能力 - ノイズ/シグナル比が大幅に違います。

その結果

•デッドゾーンがありません(海底べったりの魚が映ります）

•魚種識別可能な解像度　ベイトフィッシュと狙うゲームフィッシュを完全分離します

•浅瀬では藻と魚を分離表示　ウイードの種類まで判別可能

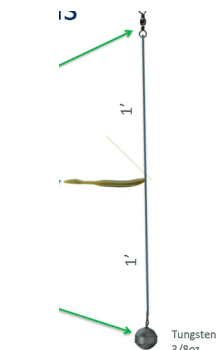

•1/16oz　ダウンショットはシンカ―とルアーが別々に映ります

•連続波だから出力を絞れる→魚が逃げない

•連続波だから感度を上げてもノイズが出ない

→泥と砂といった微妙な低質の違いも映る

→サーモクライン　プランクトンが映る

→イカやクラゲなど空気袋がない生物も映る

→弱い２次反射もとらえる→底質が測定可能

→深場の弱い反射もとらえる→深海が測定可能

LO-CHIRP振動子B175L使用最大出力ではアナログ魚探の4KWにを超える測深能力を発揮します

CHIRPソナーを約1か月10回の釣行で徹底して使いこんでみました。

その結果わかったことをまとめてみました

仕掛けに魚が反応したかどうかわかる

シューティングの精度が劇的に向上

これまで、2周波を使ったシューティングをいろんな機器で行いましたが、今回のCHIRPソナーで特徴的に感じたことの一つが　釣れる魚の反応がよくわかるということです

【釣れない魚の反応】

下記の写真は細かい無数の魚群近くをタイラバが通過していますが

全く魚群に乱れがありません。おそらく幼魚の集団とおもわれます。

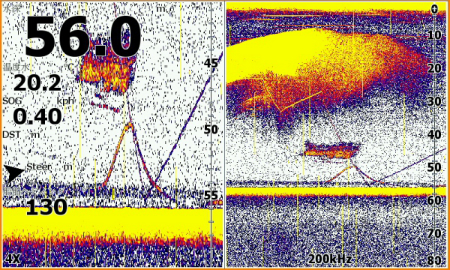

下記のキャプチャーでは3匹の魚群にタイラバが直撃

海底に沈むタイラバを追いかけて群れが変化しています

直後に黒ソイが釣れています

深海でも高速トレース

連続波の威力　これまでもLOWRANCEは高速トレースできる機器でしたが、超音波が遅く帰ってくる100ｍを超えた深場では高速追尾能力が落ちることがありました。実験では300mオーバー時速45kmでも完全に追尾していました

低周波数でもピンスポット探査が可能

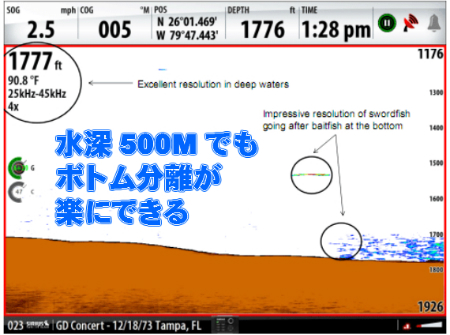

深海500ｍの釣りが誰でもできる

CHIRP低周波数　40-60KHZ　16-25°で探査した方が指広角が狭くなり、小さな凹凸　魚が見つかります

低周波数ではボトム付近が映りませんでしたがCHIRPによってその懸念はなくなりました

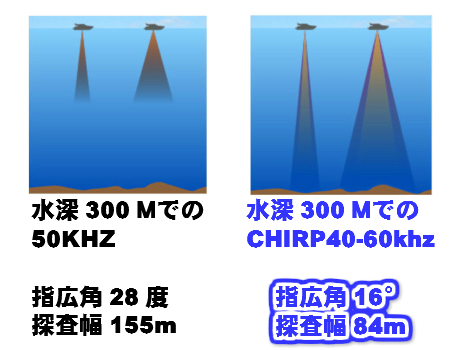

水深300ｍで比較

従来はHST-DFSBL(200/50khz）振動子で指広角28度155mの探査幅でした　これがCHIRP低周波数40-60khzでは指広角16°　84mという約半分の探査幅になります。またデッドゾーンはありませんので、低周波数でも細かい地形変化　魚群を探知します

。

ディープ攻略は、

大きな振動子を積める大きな船

大きな振動子を駆動する大型魚探

大型魚探を駆動する大型バッテリー

が必要で、漁師や遊漁船　一部の大型プレジャーボートの特権でした。

CHIRPの登場で水深300ｍオーバーのディープのピンスポット攻略が4万円を切る振動子でできるようになりました。振動子　本体も小型軽量で消費電力も10W/h以下と少ないことから、カヤックにも取付できます。水深300ｍオーバーの世界がカヤックでも攻略できるようになってきました。深場釣りが劇的に変わることでしょう

干渉を避ける周波数可変が可能

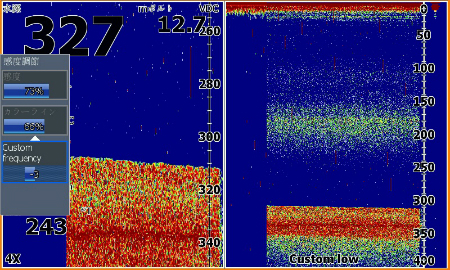

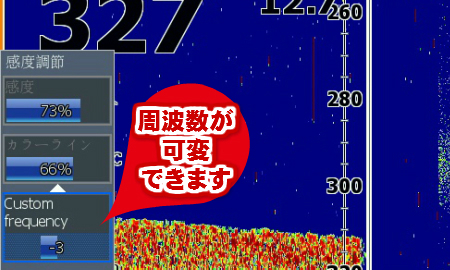

従来は同周波数の魚探を使う船が近くにいると魚探が混信して水深表示がでたらめになったり、ゴーストエコーが出たりすることがありましたが、CHIRPでは発振周波数帯域可変によって200/50khzを+-1khzずつ5KHZまでずらすことができます。

たとえば200KHZを199KHZ　50KHZを51KHZの設定にすることもできます。

200KHZは210-190KHZ

83KHZは93-73KHZ

50KHZは60-40KHZ

という可変幅を備えています

※たくさん周波数を移動させるとHDI振動子ではパワーが落ちます

人気スポットでのガイド

トーナメント中の船団でも魚探が確実に動作します

また、同じ周波数を持つ機器を同じ船に複数つける場合でも周波数可変で干渉をかわすことが可能です

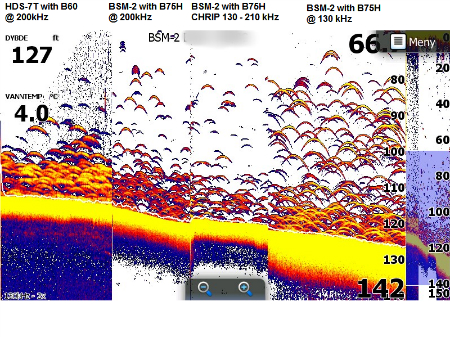

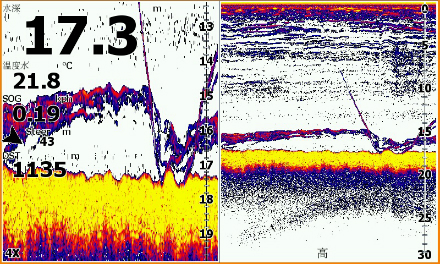

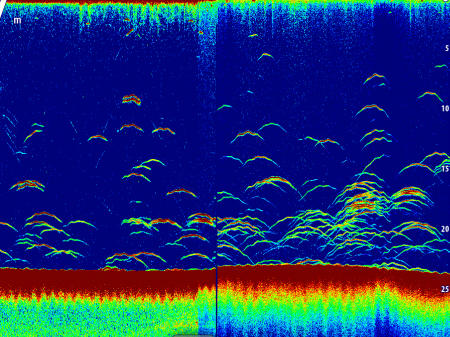

同じ魚群を従来型断続発信方式とCHIRP発信で比較

デッドゾーンがない　根魚が映る

chirp発信方式はほとんどデッドゾーンがありません。これまで映しきれなかったヒラメやコチなど海底にべったり貼りつくす魚までもその所在を判断できる情報を提供します。

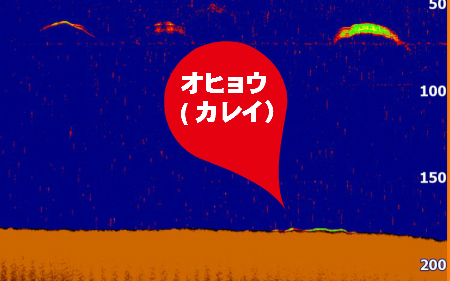

200ｍ近い水深の海底べったりに潜むオヒョウを探知

魚がボトムから分離している

魚群がボトムに同化している

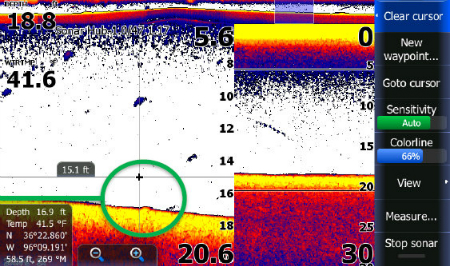

ブロードバンドソナーでは探知できない

ボトムからの分離能力に優れ,海底から2.5cm浮けば探知可能というブロードバンドソナーでもべったりの海底についている物体は認識できませんでした

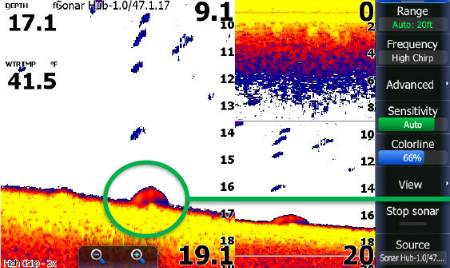

Chirpソナーで探知

ボトムにべったりついた魚も映す高性能が証明されました

通常の魚探ではボトム付近には映らないデッドゾーンが存在しますがCHIRPだけはデッドゾーンがないと言い切れる性能です

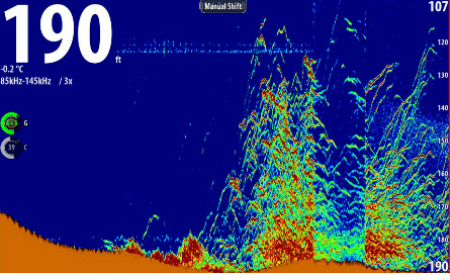

魚群の匹数がわかる分解能

chirp発信方式は計量魚探（水産資源調査、魚量・魚体長などの推定）で採用されています。大きな魚群でも一匹一匹が分解表示できる情報分析能力は、釣るべき魚群なのかどうかを判断できる情報を提供します。

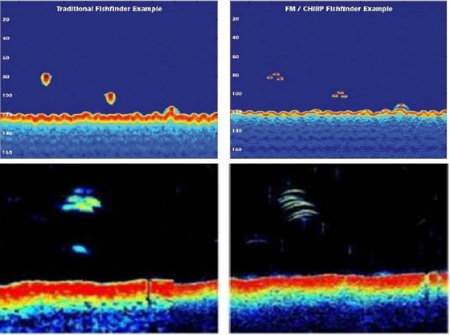

魚群が1つにつぶれている　　　魚の数がはっきりわかる　

さすがはブロードバンドソナー3つの物体を分離表示

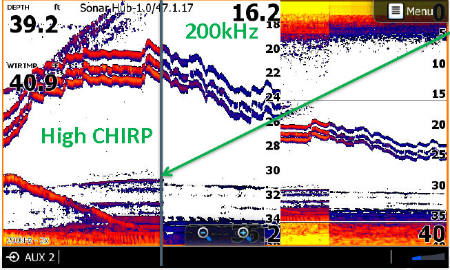

途中からchirpに切り替えると

強くはっきりとした反応が表示されます。

ボトムのベイトフィッシュもくっきり表現されています

ベイトフィッシュとターゲットフィッシュの区別が鮮明にできます

同じ600Wの振動子で比較するとその解像度の違いが明らかにわかります

HDS-7G2T　　　　　　　　　HDS-7G2TCHIRP

ブロードバンド200khz　　　CHIRP　210khz

B60振動子　　　　　　　　　B75振動子

600W　　　　　　　　　　　600W

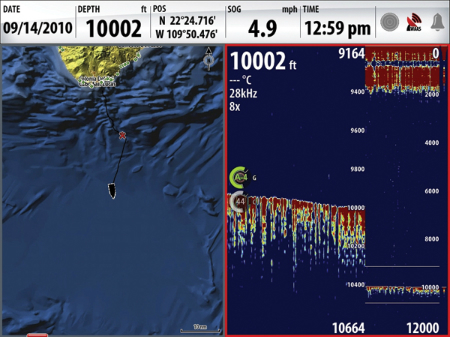

超深海まで探査できる

chirp発信方式はボトムプロファイラー（海洋資源調査、底質　資源などの推定）で採用されています。最大水深3000ｍ探査でき最も標準的なトランスヂューサーのHDI-S　800/455/200/50khzでさえ400ｍの測深能力を提供します。

を使うと3000ｍ（10000ft）までの計測が可能にまります

民生品でこの水深を探査できるものはほかにありません。

漁業はもちろん

メタンハイドレード探査機器のコストを大幅に下げることができます

ブロードバンド振動子　 200/83KHZ　200/50KHZ

CHIRPソナ－振動子　　　　28-75/95-155/130-210KHZ

以下はHDIに加えてCHIRP発信もできる次世代の振動子です

ダウンスキャンHDI振動子

HDIL-TD　湖沼　800/455/200/83KHZ

HDIS-TD　海用　800/455/200/50KHZ

■CHIRPソナ－振動子の選び方■

CHIRPソナ－振動子　は3つの帯域の周波数を発振します

高周波数帯域 130-210khz

中周波数帯域 95-155khz

低周波数帯域 28-75khz

CHIRPソナーには専用振動子が必要です　ランナップ一覧はこちら

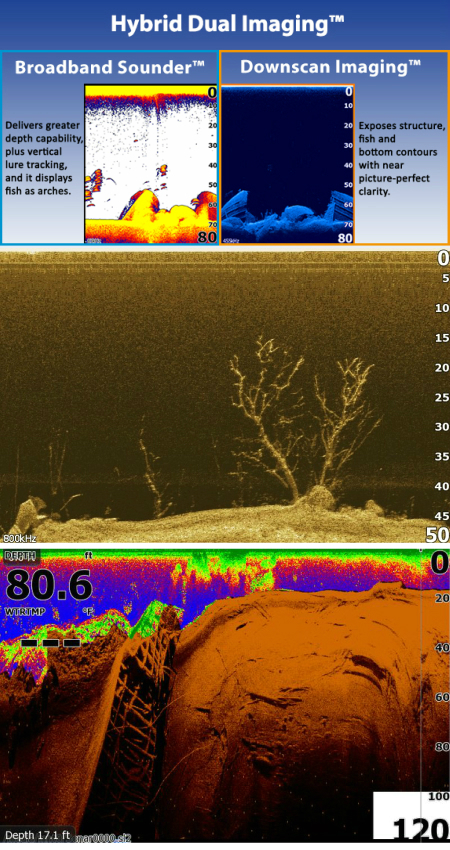

■DownScanイメージング™　HDI対応

真下の画像がまるで水中写真のように描き出されるDownScanイメージング

DownScanイメージングは水中がどんなに濁っていても水深70ｍまでのストラクチャーの形を正確に表現します。

ブロードバンド/CHIRP魚探画像とDownScanイメージングを重ね合わせたハイブリットデュアルイメージングHDIにも対応

2つの探査方法を重ね合わせることでボトムの魚群をより明確に分離表示

魚探は魚が真下を通過したかどうかはわかりますがその遊泳方向はわかりません。

ただやみくもに魚が映るたびに後方へキャストしてもつれません。

釣れるのは後方へと移動していった魚群だけです

しかしこれまでの魚探画面から読み取ることはできませんでした

今回登場したダウンスキャンイメージング「DSI」オーバーレイとは

●写真画像で表示できるダウンスキャンイメージング「DSI」

と

●広い範囲を探査できる指広角のブロードバンド画像の

2つの画像を重ね合わせて表示する機能です

この2周波数合成表示によってダウンスキャンイメージング「DSI」とブロードバンドの両方の画像に移った魚はボートの真下にいることがわかります。

2周波数を合成表示することで広い探査範囲を狭い探査範囲「ボートの真下」へ入ってきて後方へ移動したかかどうかを知ることができます。

達人にしかできなかった魚群方位の見極めを2周波数合成表示で明示することで、魚群の狙い撃ち　シューティングの精度が劇的に上がりました。

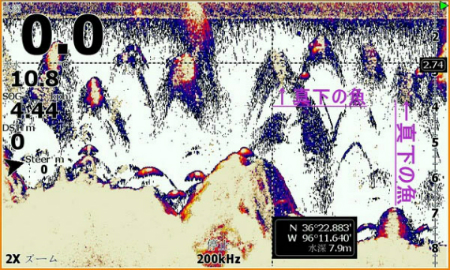

下記の画像で　クリーム色は800khz　真下　青い色は　周り

を示しています

見えない水中のポイントをポイントに入る手前から狙い撃ちできたら、どれだけ釣果をあげられるだろうか。

GPS魚探の運用の一つの大きなテーマですが、

一度しっかり計測したマイ水中地形からポイントを選らんでポイントの手前から狙い撃ちする精度の高い釣りができます。

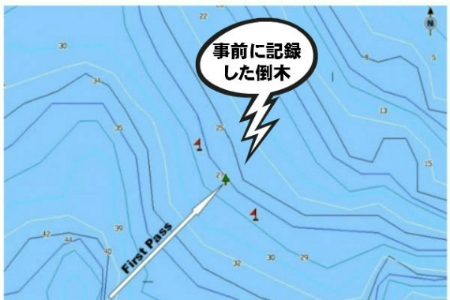

自分だけしかわからない詳細水中地形図をGPS画面上に表示すると

以下のように表示できます

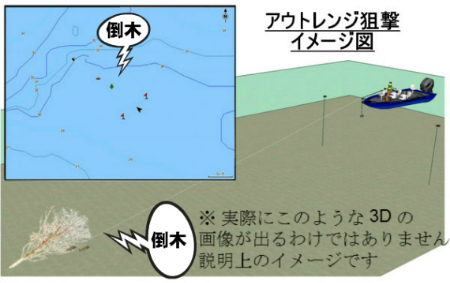

これがアウトレンジ狙撃です

水没した立木までの距離方位が簡単に把握できるので長距離からの狙い撃ちによってヒットする確率は大幅に上がりま

トラックバック機能

魚探でいいポイントを見つけた時はすでにポイントを過ぎています。本当に必要なポイントを巻き戻して特定して記録できる機能トラックバック機能。

LOWRANCE　GPS魚探は全機種　画面に表示する水深魚探情報は座標情報と一緒に記録されます。

そのためポイントを過ぎてから魚探画像をまきもどして表示して、狙った場所にカーソルを合わせてあとから記録できます。何度もポイントを往復してポイントを打ち直す必要はありません。

ELITE-HDI/CHIRPシリーズは端的にいうと、自分だけの宝の地図　自分だけしかしらない詳細水中地形図を作るためのハードウエア一式が入った機器です。

●ソナーログ機能装備

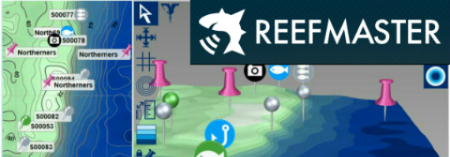

魚探の画面に表示される水深データと底の硬さ　座標データを同時に記録したソナーログデータをもとに2種類の水中地形図作成ソフト　REEFMASTER　インサイトジェネシスで等深線底質図付マイ海底地形図を作成可能です

湖沼図　海図に出ていない自分が行ったポイントの詳細な等深線入りの地図をイ自分のGPS魚探で表示できます。水中をくまなく知る者がその水域を制します。

ストラクチャースキャンでは探査できない50m以深の場所でも水中地形図を作っていくことが可能です。

Drデプスの後継ソフトです。

自分で撮ったソナーログで水中地形図を作成できます。インサイトジェネシスよりも高機能です。

ソナーログ機能があるGPS魚探を御購入後ＬＯＷＲＡＮＣＥサイト　インサイトジェネシスへの登録を行うと釣行のたびにデータを追加していけばどんどん詳しい水中地形図が出来上がっていきます。データダウンロードに費用は掛かります。

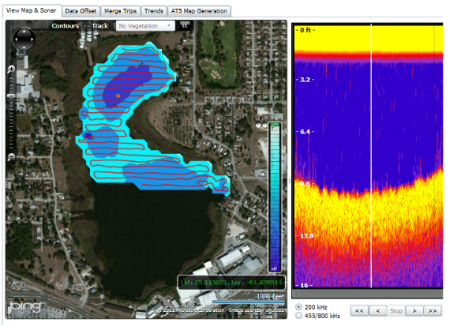

インサイトジェネシスwebサイト上では空撮　MAPと重ね合わせて表示もできます

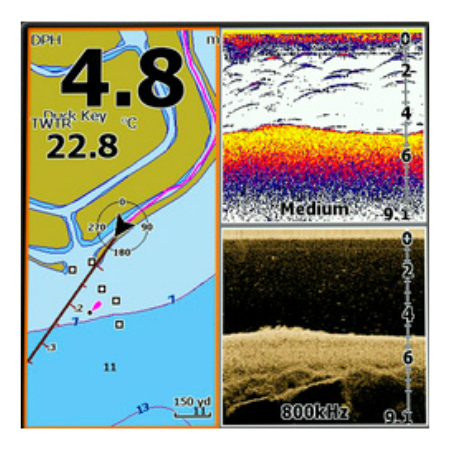

●マルチウィンドウ表示 -すべて一つの画面で同時に

地図

ダウンスキャンイメージング（DSI）

CHIRP　High

CHIRP　LO(midium）

を監視できる4画面分割画面モード

基本的に違うのは2か所だけです

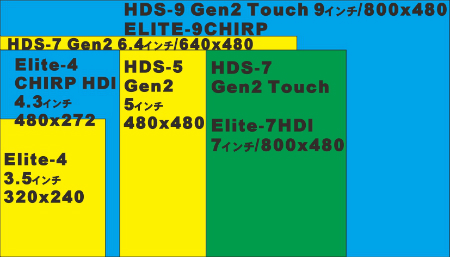

■画面の大きさ　

とHOOK-4/5 CHIRP

画面を比較すると

縦：全機とも480ドット

横：HOOK-7/9 CHIRP 800ドット HOOK-5 CHIRP 480ドット

HOOK-7 /9CHIRPの画面解像度はElite-5 CHIRPの1.7倍です

9インチは7インチの1.7倍の面積です

9インチは5インチの2.8倍の面積です

9インチは4インチの4.8倍の面積です。

■NMEA2000対応機器が表示できません

●POINT-1外部GPSアンテナヘディングセンサー対応できません

●RASHIN2kヘディングセンサー対応

●ポイントデータ共有機能対応できません

【HOOK-7/9 CHIRPとHDS　GEN3　TOUCHの違い】

■HDS　GEN3　TOUCHにしかできないこと

●タッチパネル操作可能

●ストラクチャースキャン可能

●スポットライトスキャン可能

●レーダー対応可能

●HDS　GEN3　TOUCH9/12のみ　水中カメラ接続可能

●イーサネット接続可能

●地図共有可能

●画面共有可能

●ソナーHUB接続可能

●GPS更新スピード1秒間に10回

■HOOK-4/5/7/9にしかできないこと

無し

できるスーパーC-MAPが使える

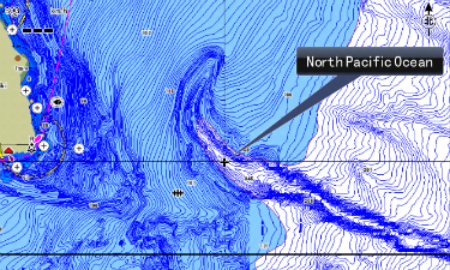

日本水路協会の海底地形ファイルをC-MAPに表示させた

スーパーC-MAPが使用できます

最高1mの等深線の海底地形図とC-MAPの漁礁　海底ケーブル　沈船情報は素早くポイントを開拓できる秘密兵器

遊漁船　漁船で次々導入されています

●本体発信可能周波数　800/400/200/83/50KHZ

●海用HDI振動子で914m測深できるCHIRP魚探機能

●淡水HDI振動子で305m測深できるCHIRP魚探機能

●HDI振動子使用で写真画質のダウンスキャンが91ｍ可能

●DownScan Imaging™ at 455 kHz: Max 300 ft / 91 m

●B75H 600WCHIRP Sonar High Range/200 kHz: 1,000 ft / 305 m

●B75M 600WCHIRP Sonar Med Range/83 kHz: 1000 ft / 305 m

●B175L　1kwCHIRP Sonar Low Range/50 kHz: 3,000 ft/914 m

●1khzごとの周波数可変で干渉回避

●デッドゾーンが0cmの解像度

●連続波発射

●70マイル112km/hでも追尾

●魚探画像をDGPS座標と同時記録するソナーログ

●ソナーログからREEFMASTERで作成した水中地形図表示機能

●3m以内の誤差の内臓DGPSアンテナ

●過ぎたポイントを巻き戻して記録　TRACKBACK

●IPx7の防水機能

水深1mで30分間浸水しない高い防水性能を備えています。

●直射日光でも見える高輝度カラー液晶

●日本語表示

オプション

●スーパーC-MAP対応

●newpec海底地形ファイル対応

●漁礁データや海図図式も網羅するC-MAP対応

●水中地形図作成ソフト　REEFMASTER対応

●AIS対応
