メールアドレスを入力して登録ボタンを押して下さい。
|
|
| |
|
| |
|
|
 |
|
|
|

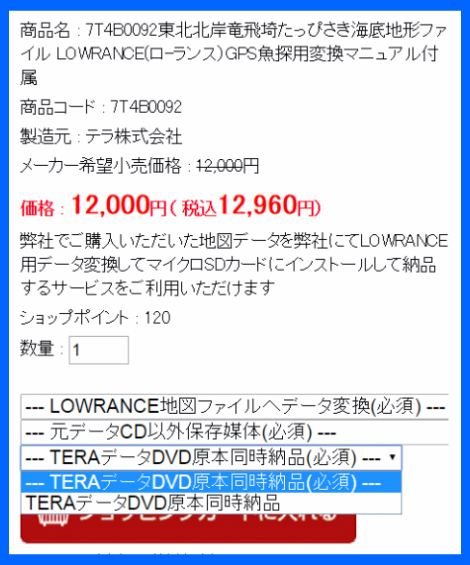

LOWRANCE地図ファイルへデータ変換形式を選択
選択肢は4つあります
自分でマニュアルを使って変換 等深線800m四方から表示
microSD/SD保存用変換 等深線 4km四方から表示
スーパーC-MAP適合変換 等深線16km四方から表示
スーパーC-MAP適合変換 等深線40km+16km四方から表示
スーパーC-MAPを作成して納品させていただく場合は
スーパーC-MAP適合変換 等深線16km四方から表示
スーパーC-MAP適合変換 等深線40km+16km四方から表示
のどちらかを選んでください。
通常以下を選択してください
スーパーC-MAP適合変換 等深線16km四方から表示
|
|
データ保存媒体 送付方法を選択
選択肢
2GB MICRO SD（SDアダプター付）同時購入し保存
スーパーC-MAP MAX-N250北日本を同時購入しデータ結合して出荷
スーパーC-MAP MAX-N251南日本を同時購入しデータ結合して出荷
スーパーC-MAP MAX-N241日本全土を同時購入しデータ結合して出荷
通常は2つのうちどちらかを選んでください
スーパーC-MAP MAX-N250北日本を同時購入しデータ結合して出荷
スーパーC-MAP MAX-N251南日本を同時購入しデータ結合して出荷
のどちらかを選んでショッピングカートに入れて決済してください。
これでお客様の必要なエリアの詳細な海底地形図を表示できる
スーパーC-MAPを作成して納品させていただきます
|
|
この海底地形図のDVDはお客様に代わって代理購入し
お客様に変わって変換した商品です。
お客様へデータDVDは送付されます。
|
|
現在GPS魚探で使えるマップは大きく分けて2つの要素を持っています
安全航行のため
ポイントを見つけるため
安全航行するためにはやはり海図図式が最新の状態で掲載されているものが良いといえます。
C-MAPは航海用の参考図として非常に優れた地図です。
しかしながら、C-MAPではどうしても見つけられないものがあります。
それはいわゆるナチュラルブレイクと言われる駆け上がりや、水中の根はC-MAPの等深線ではすべて網羅することができません。
では海底地形図を使うとどうなのか？
海底地形ファイルはエリアにもよりますが
最小30CMごとに入る等深線が表示できます
これはわずかな隠れ根を見つける大きなヒントになります
しかし、海底地形ファイルでは海図図式 浮標は載っていないので航行には向きません
|
|
青森県 竜飛崎 付近でC-MAPと海底地形図を比較
毎年 クロマグロを巡ってたくさんの漁船が行き来する海域です
|
|
C-MAPでは
良いところ
潮流や漁礁 航路 灯台がわかりやすく航行にはもってこい
海底ケーブルや 漁礁 沈船へ一発アクセス
|
|
残念なところ
200mラインが白く表示されるだけ
ズームしても魚が付く根や駆け上がりは見つけられない
|
|
海底地形ファイルでは
良いところ
ズームすると本当に細かい海図レベルの細かい等深線が見られる
駆け上がりの変化 根など魚がたまる場所を見つけられる
ここまでの等深線をGPS魚探で青森県 竜飛崎 付近で見られる方法はこの海底地形図しかありません
|
|
残念なところ
潮流や漁礁 航路 灯台が載っていないので航行には難がある
お客様の環境が一人一人が異なっているので機器ごと使用可能メモリーに合わせたマップデータの最適化はできないために
マニュアルの方法では、1/10,000 画面800m四方からしか等深線が表示できません
弊社が機種別最適化をした弊社供与 microSD/SDへ変換して納品しても 等深線 が4km四方から表示しかできません
|
|
そこでボトムハウスではLOWRANCE用C-MAPを独自にカスタマイズしてC-MAPの下層レイヤーに海底地形データを入力した
スーパーC-MAPを発売しました。
スーパーC-MAPにはREEFMASTERで作成した等深線も追加できます。
C-MAP 漁礁 灯台 パイプライン 潮流 海図図式
海底地形図 最少1ｍの等深線
REEFMASTER等深線 最少30cmの等深線
買ったその日から、詳細なデータが手に入り
最高のマップを作るベースになるのが
スーパーC-MAPです
|
|
スーパーC-MAPが大間の黒マグロを追う漁師に大好評な理由
航行しやすく詳細な等深線で
ポイント開拓がどんどんできる
通常のC-MAPを拡大していくと
|
|
海底地形図と合成することで
C-MAPにはなかった海底地形図 1mごとの等深線が表示されています
|
|
さらに進化した スーパーC-MAP
C-MAP全国版と海底地形図を融合したスーパーC-MAPは縮尺ごとにレイヤーを管理でます
弊社スーパーC-MAPは、同じ海域に複数の地図情報を持たせて縮尺によって切り変えるプログラミングをして出荷しています。それによって使用できるRAM領域を大幅に拡張しました。
SDカードに海底地形ファイルをただLOWRANCE用地図ファイルLCMファイルへ変換しただけでは
等深線表示が1/10,000 画面表示800ｍ四方からしか表示できなかったのが
スーパーC-MAPでは等深線16km四方から表示
（SDカードへ変換の海底地形図の400倍の表示面積）
オプション
等深線80km四方から表示できるようになりました
（SDカードへ変換の海底地形図の2500倍の表示面積）
広域表示してもスクロール 書き出しスピードは全く落ちません。
C-MAP MAX-Nと海底地形図を融合した
スーパーC-MAPは 1/200,000
等深線16km四方から表示
|
|
1/50,000 等深線4km四方表示
海底地形ファイルを弊社で変換する場合は機種別最適化ができますので
4km四方表示から表示できます
|
|
青森県 竜飛崎付近の複雑な水中岬を発見
1/10,000 等深線800m四方を表示
|
|
朗報 スーパーC-MAPがさらに進化
オプションで等深線40km四方から表示できるようになりました
|
|
さらにさらに進化 スーパーC-MAP
日本水路協会M5000/M7000の海底地形ファイルも対応
テラ社の海底地形ファイルでは該当しない地域がありました、
日本水路協会のM5000/M7000の海底地形ファイルは範囲が広大で日本全土を網羅していますが広大な分メモリーの限界があってC-MAPとの統合ができませんでした。今回ATファイルの構造を見直すことでM5000/M7000の海底地形ファイル統合インストールも可能になりました。
このスーパーC-MAP M7000カスタムマップご相談はこちら
|
|
スーパーC-MAP M7003
四国南岸沖ー豊後水道
紀伊水道の真ん中にある海溝はアコウダイ
ベニアコウも上がるポイント海底地形図M7003にしか含まれていないデータです
現在このような沖合のポイントをGPS魚探で表示できるのはLOWRANCEにスーパーC-MAP M7000を入れた場合だけです
スーパーC-MAP M7000
カスタムマップご相談はこちら
|
|
スーパーC-MAP M7002 遠州灘
知多半島沖の海底渓谷の全貌が明らかに
現在このような沖合のポイントをGPS魚探で表示できるのは
LOWRANCEにスーパーC-MAP M7000を
入れた場合だけです
スーパーC-MAP M7000
カスタムマップご相談はこちら
|
|
よくある質問
スーパーC-MAPとNEWPECではどちらが等深線が細かいのですか
NEWPECに最初から含まれる等深線は1/25,000地図レベルのものです
オプションで海底地形ファイルを購入して初めて詳細な等深線を表示できます
スーパーC-MAPではNEWPECと同じ海底地形ファイルを表示しています
つまり等深線の情報についてはスーパーC-MAPはNEWPECに海底地形ファイルを入れたものと全く同等です。
下記はNEWPEC内臓の等深線図
|
|
C-MAPの内臓地図 NEWPECと大差ないレベルです
|
|
C-MAPは 海図図式を表示させると膨大な情報量です
必要な情報だけを表示することもできます
海底ケーブルがわかることはNEWPECにはできない芸当です
漁礁や沈船の水深もわかります
|
|
海底地形ファイル
東京湾7T4B0004-7T4B0005 相模湾7T4B0001-7T4B0002
この全く同じデータをスーパーC-MAPもNEWPECも表示しています
|
|
NEWPECに海底地形ファイルをオプションで読み込んだ表示
WINDOWS PC でUSB端子にドングルを差して使用
GPS魚探では使用できません
C-MAPのようにレイヤーを分けた最適化はしていないので相当重くなります
|
|
スーパーC-MAP＝C-MAP+海底地形ファイル
1/200,000 24km四方表示 必要な情報だけを表示することもできます
|
|
C-MAP 1/500,000 40km四方表示
必要な情報だけを表示することもできます
|
|
海底地形ファイルについて何かわからないことがありましたら何でもお問い合わせください
|
|
|
