理想的な振動子保護対策を考える 今回はエレキに振動子を取り付ける際に必要な 振動子ガードについてあれこれ考えてみたいと思います。 振動子の故障は魚探のトラブルの中でも多い故障の一つです エレキに着ける振動子は最近どんどん高価になってきています。 よくある故障個所とその原因と理想的な振動子ガード方法を考察します。 |
【故障個所1】
振動子取付部の破損
これは振動子を取り付けている部分が破損して使えなくなった振動子です。
故障原因
通常トランサムに振動子を付ける場合はブレイクアウェイシステムで
前方や後方の衝撃は振動子を跳ね上げて吸収して振動子を守ります。
しかしこのブレイクアウェイシステム方式はエレキ取付では動作しません。
対策
エレキに着ける場合最低前方からの衝撃から守る仕組みは必要です
エレキ取付の場合モーター前に振動子を付けます
したがって前方 側面 下方からの衝撃から振動子を守る構造にすることは必須です
【故障個所2】
振動子ケーブルの破損
振動子を完全に防御していても振動子のケーブル破損も起きます。
根元からケーブルが抜けたら高価な振動子もほとんどの場合修理不能です
故障原因
振動子はその形状上 ケーブルと振動子とエレキの間に隙間ができます。
障害物がケーブルに引っかかってケーブルにかかった張力が直接振動子にかかると根元からケーブルが抜けて破損します。
対策
理想は振動子とケーブルの接続部が保護されて露出しない構造の振動子ガードが必要です。
振動子の根元の前にケーブルを別の場所で止めて張力の作用点をずらすことが必要です。そうすると根元で抜けずに振動子ケーブルが切断されます。ケーブルの切断は修理可能です。
ケーブル切断の場合は修理をご依頼ください 修理依頼はこちら
【故障個所3】
振動面の破損
意外に振動子ガードを付けていて多いのが振動子底面の故障です
故障原因
フィールドで接岸したときエレキをアンカー代わりに使うのは日常茶飯事ですがこの時エレキのスケグの次に地面につくのが振動子面です。そのためたまたま石があっただけで壊れます。
対策
理想は振動面の横にバンパーのように突き出て振動面の前に地面や岩にあたる構造が望ましいです
|
【故障個所4】 これも意外に起こりやすい故障です。自分の振動子の横側に傷があったら要注意です |
 |
故障原因
最近2周波数はおろか4周波数というHDI振動子が普及してきました。このような高性能多周波数周波数は2インチ以上の振動子コアが必要でその結果振動子幅は最低50mmはあります。
幅広の振動子が増えた結果振動子の側面がエレキののマウントとぶつかるケースが増えました。また、シャローに入った時、アンカー代わりに使うと振動子側面が地面に当たります。
振動子は縦方向に運動するため横からの衝撃には非常に弱いです。
対策
側面を包み込む形状の振動子ガード装着が理想です
|
このようにして振動子の破損の強度的要素をまとめてみました。 |
|
■ノイズを誘発しない振動子ガードとは
|
【磁気ノイズ】
振動子ガード素材が磁気ノイズの発生源
原因
振動子は超音波を受信したときに微弱な電気を発生します。振動子ガードが磁気を帯びる磁性体だとエレキの磁気が振動子に電磁誘導を起こして影響を及ぼすことがあります
対策
非磁性体素材で作るのが望ましい。アルミ ステンレス 砲金 プラスティックが有効

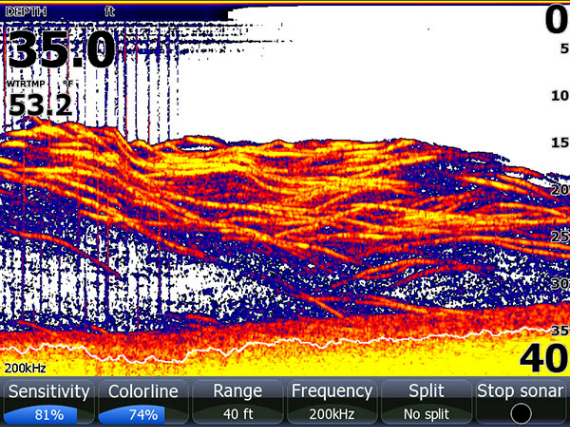

【共振ノイズ】
振動子ガード形状が振動子の振動面と並行だと起きる共振現象から発生ノイズ
原因
振動子は超音波を発信するとき水面と平行に振動します。振動子ガードのデザインが振動面と平行の面が大きかったり、振動子を囲い込むと、太鼓の胴のように共振して、画面を塗りつぶしたようなノイズが出ることが在ります
対策
振動子ガードのデザインが振動面と垂直になっているデザインで囲い込まれていないデザインがノイズを誘発しにくいです
【ボトムロスト】
振動子の受信が途切れる現象
原因
振動子ガード形状が水を受ける形状だとエア噛みが起きることから振動子の受信が断続的に途切れることが原因
対策
振動子ガードのデザインが振動面と垂直になっていて水を受けないデザインが理想
|
■振動子ガードコレクション 現在一般に出回っている振動子ガードを集めてみました |
Transducer Shield and Saver TM ■衝撃対策 6/8点 下方側面が弱いのが難点 ラダー効果がありエレキの直進性がます。 |
Transducer Shield and Saver Shields ■衝撃対策 4/8点 下方が弱いのが難点 共振ノイズも気を付けて |
HONDEX ■衝撃対策 5.5/8点 下方が弱いのが難点 ケーブル破損が多い まれに共振ノイズが出ます |
■衝撃対策 5/8点 下方側面とケーブルとエア噛みに弱いのが難点 |
■衝撃対策 6/8点 下方側面とケーブルとに弱いのが難点 |
PLUSGAIN 振動子ガード T-BUMPER ■衝撃対策 8/8点 ラダー効果があり、エレキ操舵を重くする必要がある。 |
|
■理想的な振動子ガード対策とは 振動子ケーブルの破損対策 理想は振動子とケーブルの接続部が保護されて露出しない構造の振動子ガードが必要です。 振動子の根元の前にケーブルを別の場所で止めて張力の作用点をずらすことが必要です。 振動面の破損対策 理想は振動面の横にバンパーのように突き出て 振動子横側の破損対策 ノイズ対策 【磁気ノイズ】 【共振ノイズ】
総括 振動子ガードはいろんな形状のものが出てます |
■BOTTOM HOUS
3分チューニング
振動子ケーブル保護編

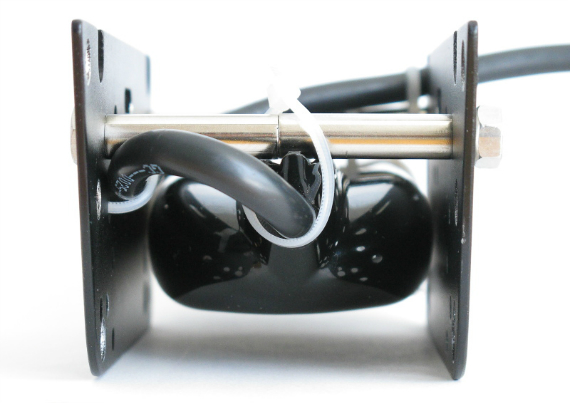

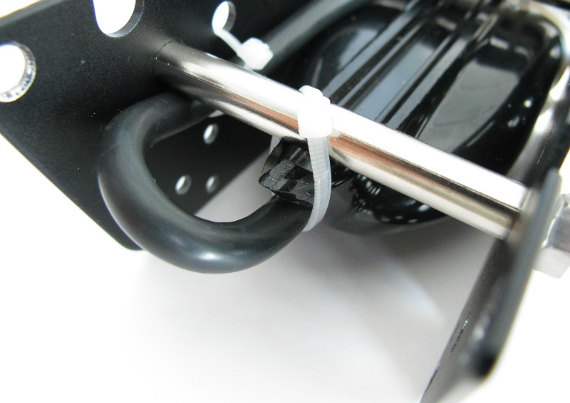

タイラップでケーブルと振動子ガードを止めます。
たったこれだけで、ケーブルが引っかかった時にその張力はタイラップにかかって振動子とケーブルの接続部は保護されます。
高価な振動子を買いなおす必要がありません。最悪でも根元で抜けずに振動子ケーブルが切断されます。ケーブルの切断は修理可能です。
ケーブル切断の場合は修理をご依頼ください 修理依頼はこちら
|

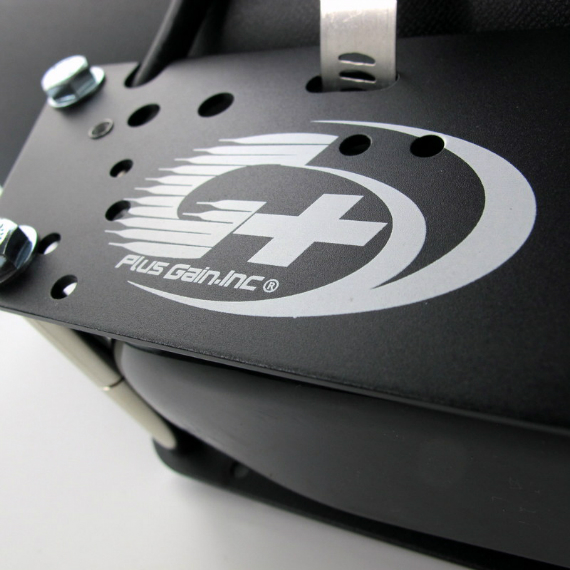

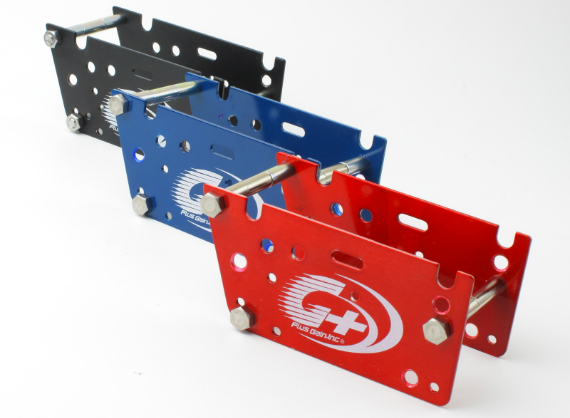

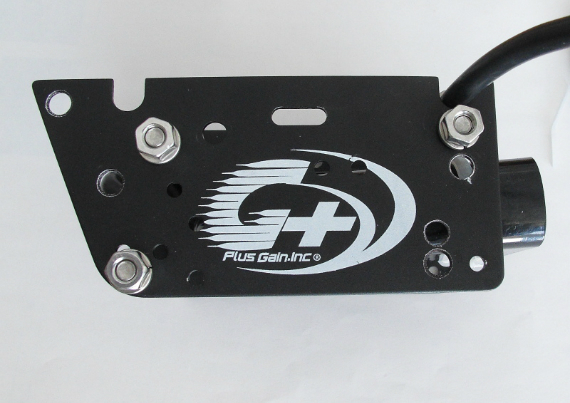

■振動子ガード T-BUMPER 振動子ガード T-BUMPER は前方はもちろん、側面 下方 後方からの衝撃から振動子を守るように設計されています。 |
|
振動子ガード T-BUMPERの特徴 ■強度的対策 |
|

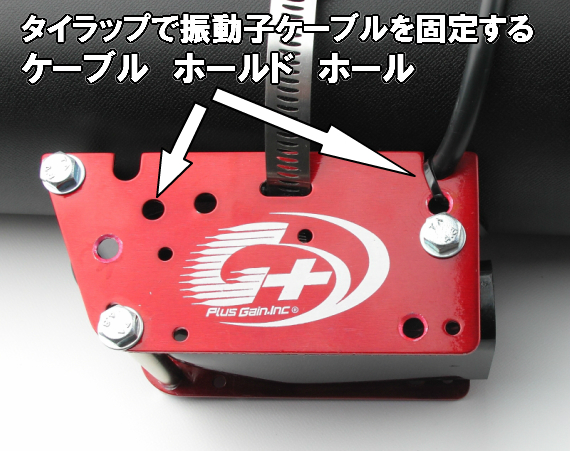

■振動子ケーブルの破損対策 ■ケーブルホールド ホール タイラップでケーブルと振動子ガードを固定する たったこれだけで、ケーブルが引っかかった時にその張力はタイラップにかかって振動子とケーブルの接続部は保護されます。 |
|

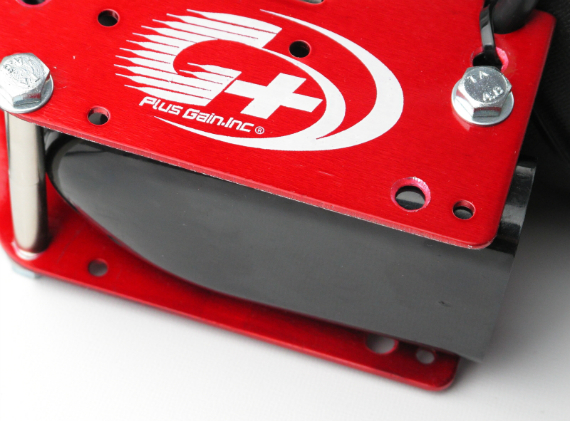

■振動面の破損対策 T-BAUMPERは振動面の横の板がバンパーのように突き出ている構造 振動面が接地する前にT-BAUMPERが地面や岩にあたる構造です ■振動子横側の破損対策 |
|
ノイズ対策 【磁気ノイズ対策】 |
|
【共振ノイズ対策】
|
|
【ボトムロスト対策】
|
|
■そのほかT-BUMPERの特徴 ケーブル固定位置を選べる 振動子ケーブルを前後左右の4か所から出せます。エレキのマウントとの接触を避けて配線することが簡単です。 |
|
多彩な対応振動子対応 |
LOWRANCE |
LOWRANCE EAGLE |
LOWRANCE |
PLUSGAIN |
NAKI T-RIGGER |
HONDEX |
|
ご購入前のご注意 また、形状上ラダー効果があります。エレキの踏込圧を上げて(操舵を重くする）使うと直進安定性が増します。操舵が軽いままですと直進安定性がかえって悪くなります。フットコンのワイヤーテンションを調整してください。 予めご了承ください 1.加工における傷あることを予めご了承ください。 2.取り付けるエレキのモーター径によってはガードはエレキに密着しません。 3.取り付けるエレキのモーター径によっては、形状のゆがみが生じます。適宜必要に応じて調整してください。 |
|
