CHIRP4500m探査 ストラクチャースキャン可能 SIMRAD

《SIMRADとは》
■社歴

SIMRADは、レジャーやプロ市場向けの航海計器のメーカーです。NAVICOファミリーのメンバーです、SIMRADは、ナビゲーションシステム、オートパイロット、マリンVHF無線機、chartplotters、超音波計測器、レーダー、魚群探知機やその他の海洋技術の製品を開発　製造　販売しています。

■歴史

SIMRAD名は、60年以上にわたって存在しています。ブランドはシモンセンラジオと呼ばれる会社を1947年にウィリーシモンセン、によって設立されたところから始まっています。当初、彼は漁船のための無線通信の生産に焦点を当てましたが、数年後により広い範囲の製品開発ができるように　ナビゲーション、通信、自動操縦や魚探知技術の製造設計をするSIMRADという名前を造語しました

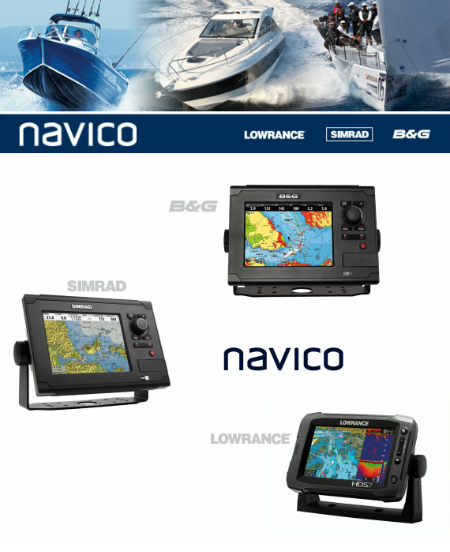

1996年にSIMRADグループは、SIMRADヨットというレジャー部門を作成しました、2005年にAltor社·エクイティ·パートナーズにSIMRADのレジャー製品部門が買収され、2006年にSIMRADヨットとLOWRANCE社の合併を機にNAVICOグループ、世界で今最も大きいレジャーマリンエレクトロニクスメーカーを形成するようになりました。

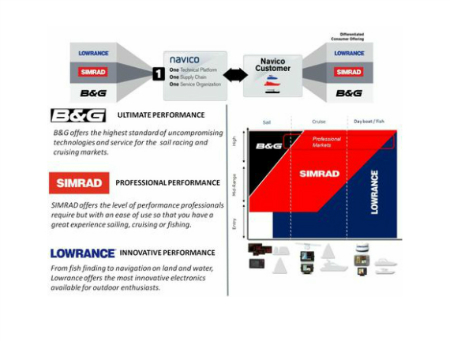

《LOWRANCEとSIMRADの違い》
大きくいうとLOWRANCEはレジャー用湖沼用魚群探知機から派生したメーカーです。そのためもともとはSIMRADより浅場　高速性に優れていました。
SIMRADが業務用海用無線機器から始まったために　レーダー　ナビゲーションに強く深場の魚群をとらえる能力が優れていました。
現在は合併のシナジーで機能性能差はなく、それぞれのブランドが持つ顧客に応じた商品構成になっています。

《SIMRAD NSS EVO2とLOWRANCE HDS GEN2 touchの違い》
現行SIMRAD　NSS　EVO2シリーズは　LOWRANCE　HDS　GEN2 touchシリーズの強化型です。

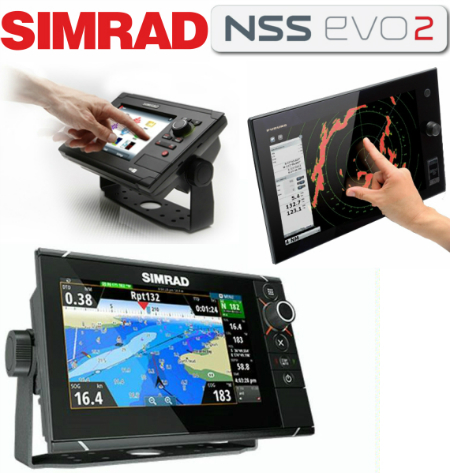

■操作系の強化
ジョグダイヤルとタッチパネルを採用した、最も先進的な操作系統です。タッチでは正確に選択できないメニューも簡単確実高速に操作できます
強化されているポイント

■CHIRPソナー搭載
また、LOWRANCE　HDS　GEN2 touchシリーズでは外付けSONAR　HUBで供給されていたCHIRPソナー回路(210-28khz）が内蔵されたことです。
現在SIMRAD　NSS　EVO2シリーズはLOWRANCE　HDS　GEN2 touchシリーズに（SONAR　HUB+ジョグダイヤル）を追加した構成になっていてその性能は上位でありながら
HDS　GEN2 touchシリーズにSONAR　HUBを加えた価格よりも大幅に安価になっています。

■演算能力
より高速なCPU　より大きなメモリーを搭載
■GPS強化
内臓GPSも1秒間に5回更新から10回更新に向上しています。

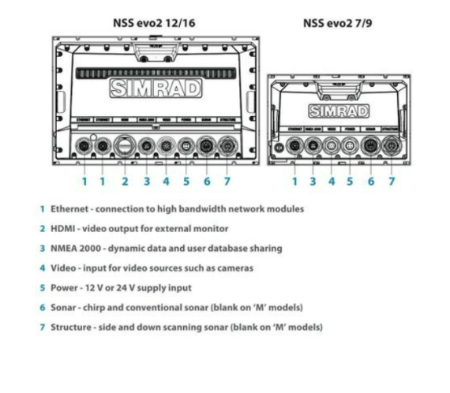

■VIDEO入力端子装備
■夜間赤外線暗視カメラ制御
■24Vでも動作可能

《魚探機能》

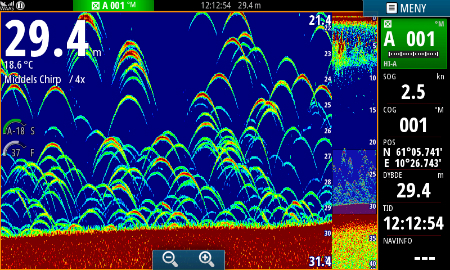

■CHIRPソナー回路(210-28khz）内蔵
■ブロードバンドサウンダ内臓

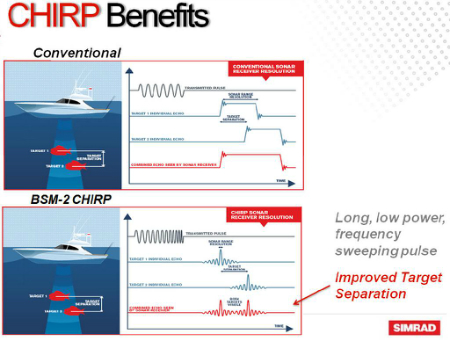

CHIRPソナーはブロードバンドソナーをさらに進化させた魚群探知機発振回路です。一番単純なトランサム取付の振動子で900 m 測深可能で魚種識別可能な解像度の計量魚探レベルにアップグレードします。
CHIRPソナーは数十年の魚群探知機の歴史の中で大きなターニングポイントとなるテクノロジーです。このテクノロジーに対応できているメーカーだけが存続を許されるとまで言える大きな変化です。CHIRPソナーについてはここをご参照ください
■CHIRPソナーの特徴
10-1000倍のパワー
5倍以上の解像度
ノイズのないクリアな画像
デッドゾーンが極小化
1000mを超えるディープウオーターが探査できます。
1000mを超えるディープでもボトムトレース

TM150M トランスデューサ95-155 kHz　26-17°（1067 m 測深可能）を使うとCHIRPソナーとして動作します

R509LHを使用すると3000mまでの測深が可能です

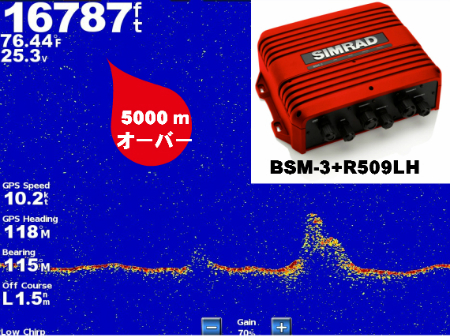

R509LH+BSM-3を使用すると4500mまでの測深が可能です

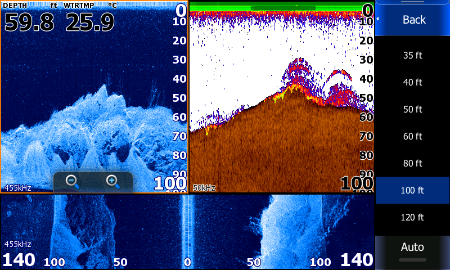

■ダウンスキャン（オプション）
LSS-2ストラクチャースキャン振動子
HDI振動子

を装着したときに写真画質で自船の真下を描画します。
底に沈むものが何なのか
はっきりと水中写真のようにわかってしまう代物です。
水深91.5ｍまで対応

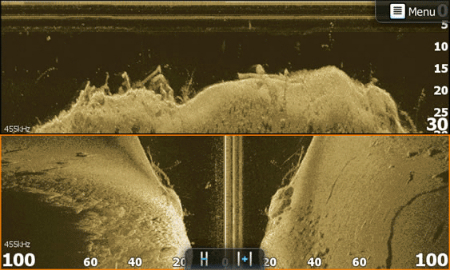

■ストラクチャースキャン回路内蔵(振動子別売）
左右91.5ｍ　183ｍの幅　下方91.5ｍでポイントをサーチするストラクチャースキャン

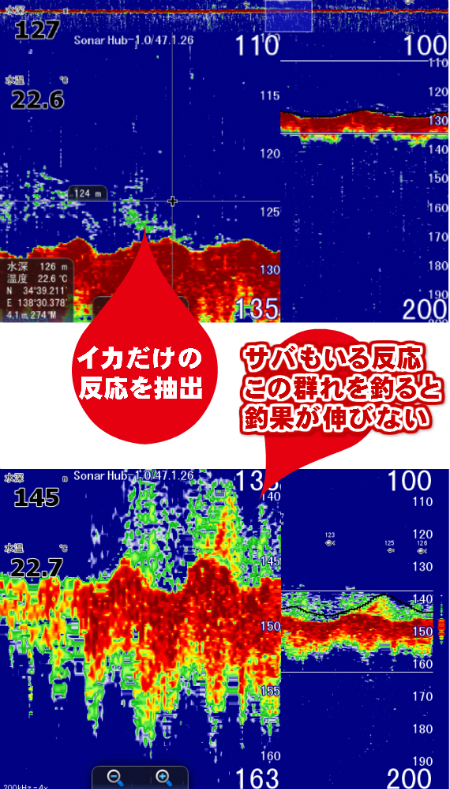

■イカ　探知設定可能

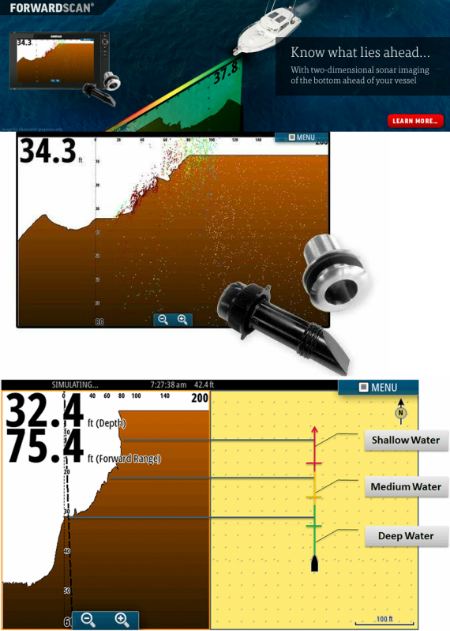

■前方ソナーFOWARDSCAN対応(振動子別売）

■ブーストユニットBSM3で+R509を使用した場合　3000M探査が4500まで強化(BSM3+振動子別売）

《本体機能》
■マルチタッチコントロール
キーパッドと回転ダイヤルとタッチパネルの複合インタフェース
■調整可能なページ分割比とパネルレイアウト
■ビデオ入力端子装備
■クラス最速プロセッサ
■直射日光下でも明るい画面
■防水IPX7
水深1mで30分間浸水しない防水不沈構造

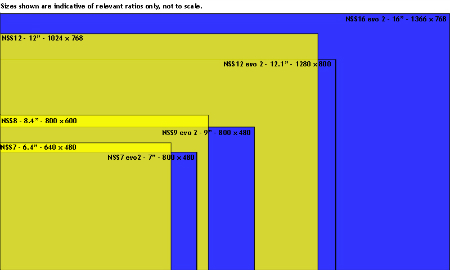

■16：9カスタマイズディスプレイ
事前に設定し、カスタマイズ可能なナビゲーションパネル表示

《GPS機能》

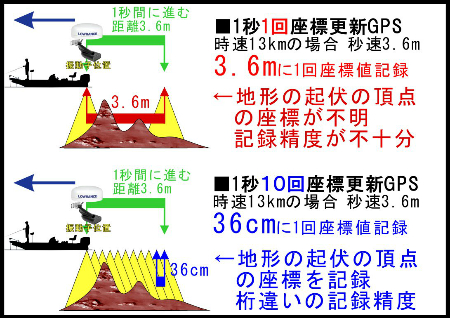

■高感度ハイブリットDGPS
DGPS　1秒間に10回座標更新のGPS / GLONASSアンテナ

内臓アンテナは従来型より高性能のユニットを搭載しました。
毎秒5回の位置更新は、より正確で信頼性の高い位置精度でポイント記録します。WAAS / EGNOS / MSAS　DGPSをサポートしています。

レーダー設置の場合ついては、コンパスを内蔵した外付けのポイント1 GPSアンテナを追加をお勧めします。

《GPS魚探連動機能》
■プレイバック

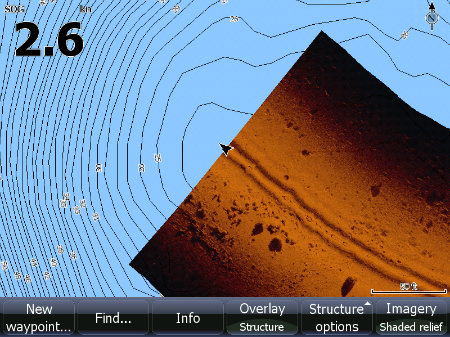

■StructureMapオーバーレイ

■水中探査結果がその場で見える

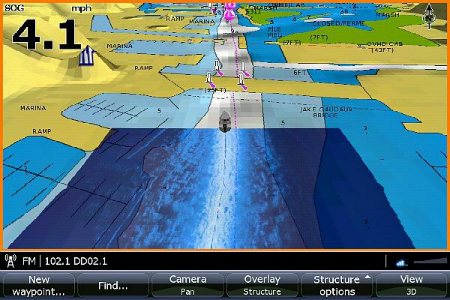

StructureMap™HD（オプション）
StructureScan®HDの水中画像は、湖沼、河川や海底の美しい水中のイメージを作成してSDカードに記録します。

StructureMap機能は地図データにストラクチャースキャンした画像を重ね合わせて表示する機能です、地図の等深線とボトムの詳細な水中画像の両方で状況認識できるこの機能は　水中探査結果がその場で見える能力を誇ります

■ソナーログ　
自分だけの詳細水中地形図が作れる

ソナーログ搭載モデルを端的にいうと、自分だけの宝の地図　自分だけしかしらない詳細な水中地形図を作るためのハードウエア一式が入った機器です。

●魚探の画面に表示される水深データと低質の硬さ　座標データを同時に記録できるソナーログ機能装備

2種類の水中地形図作成ソフト　REEFMASTER　インサイトジェネシス
に対応しています

自分のソナーログで詳細な水中地形図を作れます。

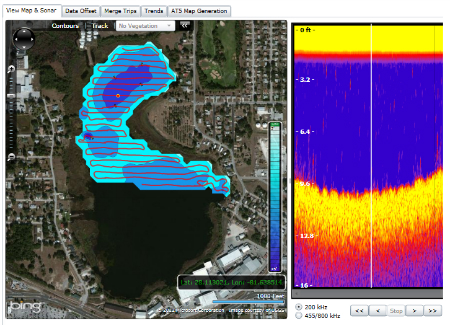

■インサイトジェネシス（従量課金）
　ソナーログ機能があるGPS魚探を御購入後ＬＯＷＲＡＮＣＥサイト　インサイトジェネシスへの登録を行うと釣行のたびにデータを追加していけばどんどん詳しい水中地形図が出来上がっていきます。データダウンロードに費用は掛かります。

インサイトジェネシスwebサイト上では空撮　MAPと重ね合わせて表示
もできます

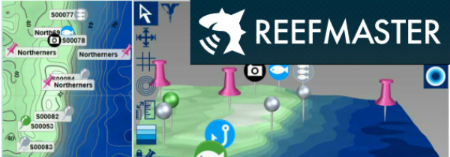

■REEFMASTER（別売り）
Drデプスの後継ソフトです。
自分で撮ったソナーログで水中地形図を作成できます。インサイトジェネシスよりも高機能です。

詳しくはこちら

《ネットワーク機能》
■NMEA2000接続
NMEA 2000について®

NMEA 2000®認定デバイス（センサー、ソナー、GPS、多機能ゲージなど）を入れるとメーカー　ブランド関係なく他の機器に表示されて　共有するかどうかユーザ選択可能なデータになるネットワークです

■自動操縦統合機能
■ポイント共有機能
●2台以上のGPS魚探でのポイントデータの管理は面倒です。片方の機器には記録されていて片方には記録されていないのが当たり前です。ポイント共有機能があれば、片方のGPS魚探に入力されたポイントはもう片方にも自動的に入力されます。
■地図共有機能
購入したC-MAPやスーパーショアラインといった地図を共有することに加えて
StructureMap機能で水中の詳細画像をえたらその地図をほかのネットワーク接続された機器ののディスプレイで見ることができます
■レーダー共有機能
■OP40リモート制御可能
■BEP Cゾーンネットワーク　リレーサポート
■マーキュリーVesselViewディスプレイ対応
■Fusionのリンクオーディオのサポート
■夜間暗視カメラ　FLIR Mシリーズカメラ制御
夜間航行の安全確保、衝突回避、海難事故の救助活動に最適な固定型 赤外線サーマルナイトビジョンです。

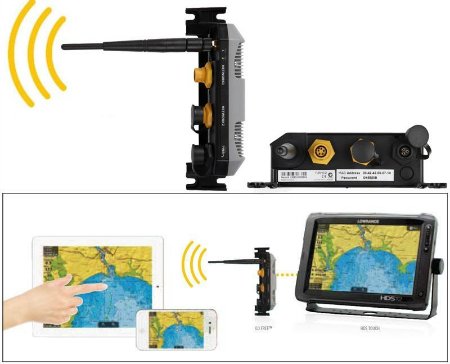

■GoFree™ワイヤレス対応（オプション）

IPHONE　IPADに魚探や地図画面を表示させたり
操作も可能です。タブレットやスマートフォンと無料GoFreeアプリを使用してワイヤレスで表示できます。

タブレットを使うとモニターだけでなくワイヤレスで操作できます。ディスプレイをタブレットを追加するだけで増やせるのは事件です

《レーダー機能》

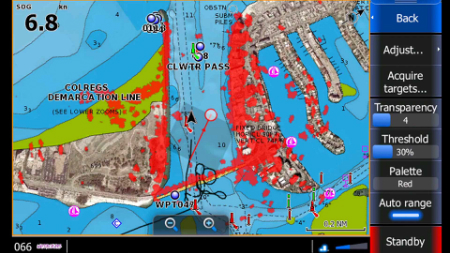

■デュアルレーダー
■48RPMレーダーのサポート
■NMEAデータロギング
■AIS SARTs
■GRIB天気サポート
■ブロードバンドレーダー（オプション）
ロードバンドレーダーはこれまでのレーダーとは全く次元が違います。
イーサーネットで簡単に接続できるのも画期的です。

●デッドゾーンが極小　3ｍ先から探知
●広範囲までサーチ可能
●地図との重ね合わせができる
●人体への影響がほとんどない
●カヌーのような小さいターゲットも捕捉

●日本語表示
●REEFMASTER対応（オプション）
●インサイトジェネシス対応（オプション）
●海底地形ファイル対応（オプション）
●漁礁データや海図図式も網羅するC-MAP対応（オプション）
●ヘッディングセンサー対応（オプション）

GPS魚探専門店
ボトムハウスのサービス

■正規代理店輸入商品
■日本語メニュー　日本語説明書
■2年無償修理保証
購入から1年間の無償修理保証
■4年間ユーザー優待新品交換
2年目から4年目終了までに修理不能な破損が起きた場合、LOWRANCE社より発行されるクーポンによって正規価格より優待された価格で新品交換いたします。

■最適な振動子　GPSアンテナ　サービス
GPSアンテナ内臓機種の場合　振動子とGPSアンテナの位置が離れるとその離れた距離の2倍の誤差が生じることを明示しています。

アンテナの精度が良くても
機器が新型であっても

高精度なポイント記録には適合する機器を適切に設置することが必要です

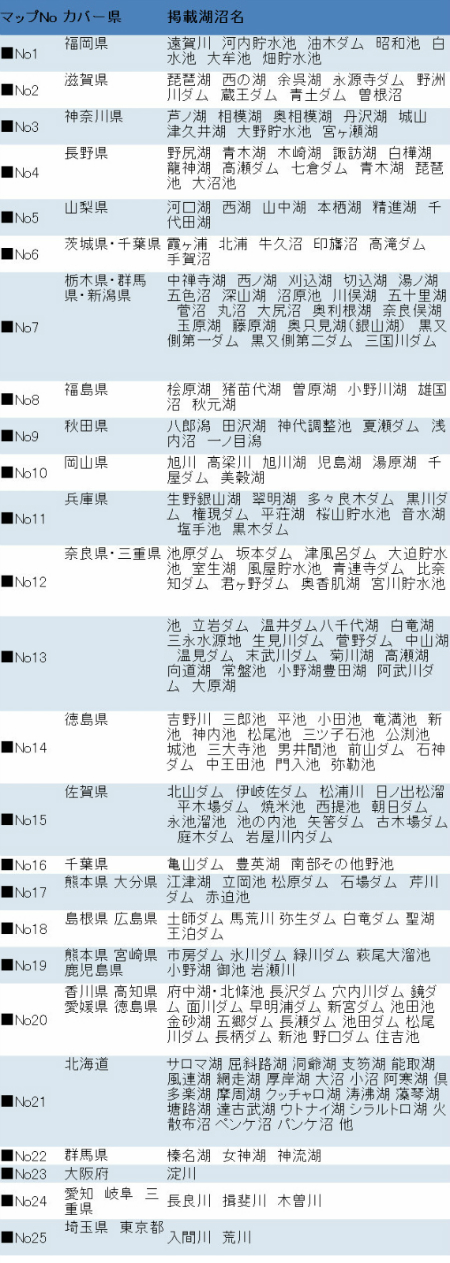

■多彩な地図オプション
弊社には測量有資格者が在籍していますので、多彩な地図ソリューションに対応できます。
地図の用途に応じて各種地図を組み合わせて使用することも可能です
■釣り　ポイント開拓記録
■航行
■調査測量　計測
■パソコンとの連動　他社ソフトととの連動
■シリアル機器との接続
■各社のGPSプロッターへのデータ変換
