高性能バスボートシステム
2014年はLOWRANCEのすべての武器がそろう年です。前方　全集ソナー
CHIRPソナー　GOFREE　WIFIという武器を組み合わせてどんなシステムが組めるか提案させていただきました。

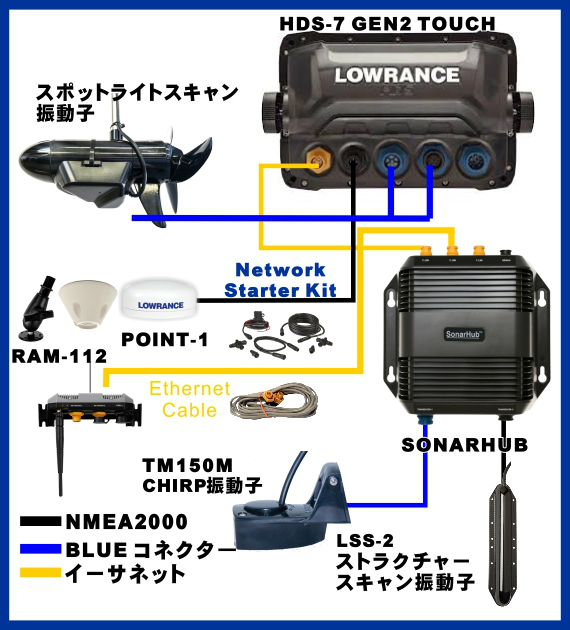

【HDS-GEN2　TOUCH】
■本体
スポットライトスキャン振動子　800/455/200/83KHZ
■SONARHUB
ストラクチャースキャン振動子　800/455KHZ
CHIRPソナ－振動子　　 28-75KHZ 95-155 kHZ 130-210KHZ
この場合
スポットライトスキャン
ダウンスキャン
ストラクチャースキャン
CHIRPソナ－

全ての探査方法が使用できる先進的なシステムです

このシステムは2014年の新作ギア
スポットライトスキャン
GOFREE　WIFIを核にしています

基本的にはHDS-7　GEN2　TOUCHを集中運用して
必要な情報はIPADでモニター　操作することを主眼に考えています

スポットライトスキャンで前方の魚群を狙い撃ち
ダウンスキャンで真下の魚を狙い撃ち
ストラクチャースキャンで探査した水中地形データをC-MAPや
海底地形ファイルのベースマップに張り付けていくStructureMap™HD、
1000ｍを超える水深の根魚を分離　表示従来の5倍の解像度100倍のパワー
ブロードバンドCHIRPソナー

というすべての探査が
GOFREE　WIFI経由でIPADからモニター操作できます

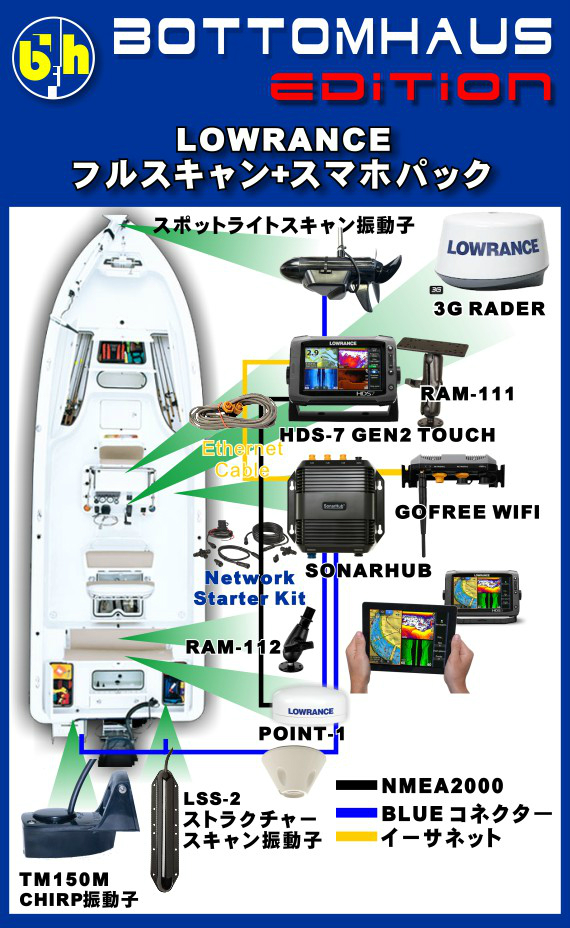

下記はこのセットをベースに
3G　RADERを追加してみました
IPADでモニター+操作を船のどこからでもできます。
IPADやスマホのモニターも6台まで増やせます
TM150M トランスデューサ95-155 kHz（1067 m 測深可能）ですので
海　湖沼問わず
遊漁船　漁労船　レジャーボートにも対応できるキットです。
バスガイド、遊漁船でも使用したらお客様に喜ばれます
これをベースにカスタマイズすることも可能ですので
何でもお問い合わせください

もっともシンプルで使いやすい組み合わせを考えてみました。
価格　性能　コンセプトを良く比較してください

カスタマイズのご相談　お問い合わせはこちら

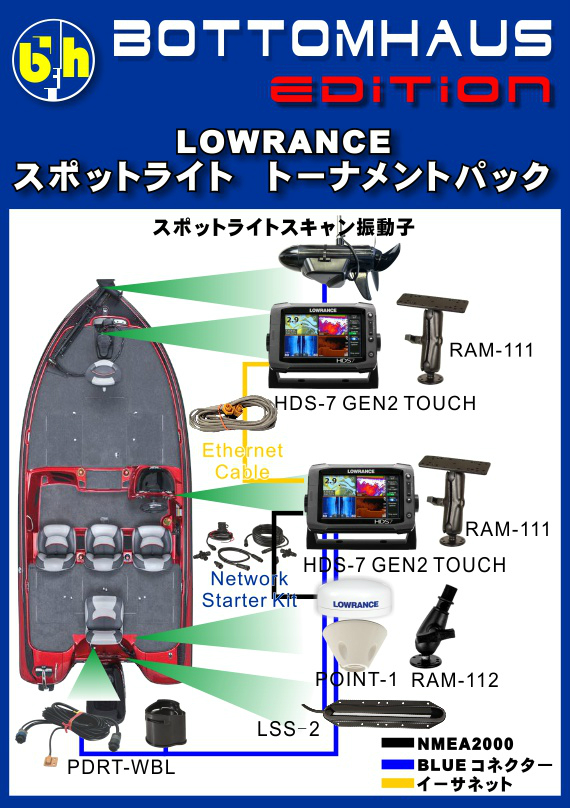

これは操作性と拡張性があるセットです

2台同じ機器を使うことで、故障個所を特定することが容易になるので
トーナメントプロにも好まれるセットです

HDS　Gen2　Touchをコンソールに選んだ理由はこちら

【フロント　バウ】
HDS-7 Gen2 Touch TD別＝199500円
スポットライトスキャン75000円
エレキ取付金具PK01＝840円
バウ　ディスプレイ固定用金具RAM-111＝5980円

【バスボート運転席】
HDS-7 Gen2 Touch TD別＝199500円
LSS-2振動子＝46200円
水温分岐ポッド型振動子PDRT-WBL＝14700円
イーサネットケーブル＝9240円
外部GPSアンテナ+ヘディングセンサー　POINT-1＝39900円
NMEA2000スタートキット＝15,750円
アンテナマウントコーン＝3780円
アンテナ固定用金具RAM-112＝3470円
運転席ディスプレイ固定用金具RAM-111＝5980円

スポットライトスキャンで前方の魚群を狙い撃ち
ストラクチャースキャンで探査した水中地形データをC-MAPや海底地形ファイルのベースマップに張り付けていくStructureMap™HD、

このStructureMap™HD機能とチャート共有機能を使えば
運転席HDS-7 Gen2 Touchで探査して作った超詳細マップをフロントに設置したHDS-7 Gen2 Touchでリアルタイムで見ることができます

運転席のHDSで
広大なウイードエリアをストラクチャースキャンで
サーチすると
ウイードの切れ目や　へこみが映し出せます

バウのHDSで
スポットライトスキャンで前方の魚群を狙い撃ち
水中地形図がかかれたマップを表示して
ポイントを手前から狙い撃ちする

オフサイトフィッシングに最適なセッティングが可能なセットとして組んでみました

このセットでは
スポットライトスキャンで前方の魚群を狙い撃ち、をはじめ広大なエリアを高速に解析し、その解析データをすぐにバウデッキでも生かして釣りができます。

水中の見えないポイントを見つける
バウではスポットライトスキャンで前方の魚群を狙い撃ち
運転席でストラクチャースキャンとストラクチャーマップで水中の状態をどんどん暴き出すことができます。そして実際に釣りをして確認したポイントをどんどん記録します。

見つけたポイントを遠距離から狙い撃ちする
スポットライトスキャンで前方の魚群を狙い撃ち
ポイントデータ共有機能で
運転席で入力されたポイントとストラクチャーマップで共有された水中写真を見ながらポイントを狙います

見つける→狙い撃つ

この2つの作業効率を短縮するセットです

このセットをベースに必要なものを増やしたり
減らしたりこともできます。

運転席側をHDS-9 gen2 Touchにする
などカスタマイズは可能です。

カスタマイズのご相談　お問い合わせ


フロントでダウンスキャンをする場合スポットライトスキャンでダウンスキャンもできます

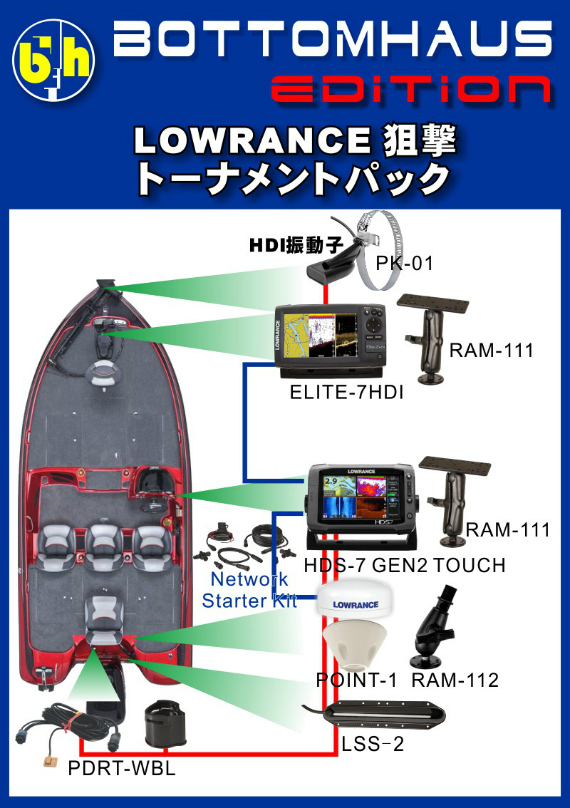

これはフロントとコンソールを分業することをコンセプトにしたセットです

【フロント　バウ1】
ELITE-7HDIL-E
【HDI淡水バス用振動子エレキ設置日本語正規輸入モデル】
＝119,700円
バウ　ディスプレイ固定用金具RAM-111＝5980円
NMEA2000ケーブル＝8800円

【バスボート運転席】
HDS-7 Gen2 Touch TD別＝199500円
LSS-2振動子＝46200円
水温分岐ポッド型振動子PDRT-WBL＝14700円

外部GPSアンテナ+ヘディングセンサー　POINT-1＝39900円
NMEA2000スタートキット＝15,750円
アンテナ固定用金具RAM-112＝3470円
運転席ディスプレイ固定用金具RAM-111＝5980円

POINT-1のソフトのバージョンアップと再設定
LOWRANCE Elite-7HDのバージョンアップを弊社で行うと

フロントに設置したElite-7HDIでもリアに設置したPOINT-1からヘッディング信号だけを受け取って
GPSは内臓GPSの信号を使うことができます。

またHDS-7　GEN2　よりもHDS-7GEN2　TOUCHの方が
安くて使いやすいことを進言させていただきます

7インチシリーズの比較
http://bottomhaus.com/html/page4.html

ポイント1についての特集
http://bottomhaus.com/html/page7.html

以上を踏まえて

ご提案します

■フロント側にLOWRANCE Elite-7HDI、
（GPS信号は内臓を使用　ヘディング信号はPOINT-1を使用）
■コンソール側にHDS-7 GEN2　TOUCH+POINT-1
（GPS信号　ヘディング信号はPOINT-1を使用）

このキットはコンソール側で徹底してポイント記録を行い、
そのポイントデータをフロントに転送してフロントのGPSを見ながら狙い撃ちができます。
フロントではダウンスキャンが行えます

さらに裏技的な使い方ですが

HDS-7　GEN2　　TOUCH　LSS-2振動子は最後尾　800khz発信　指広角3°

ELITE-7HDI　振動子はバウの最先端　455khz発信　指広角6°

こういう設定ができます

周波数をずらすことで干渉しません
ELITE-7HDI　HDS-7　GEN2　　TOUCH　両方ダウンスキャンにすると

ELITE-7HDI　に映った魚群が　HDS-7　GEN2　　TOUCH　にも映った時確実に船の真後ろに魚がいます

この瞬間に後方にキャストして
ドラッキングで魚群を直撃することができます。

■コンソールで
ストラクチャースキャンによるポイントサーチ　記録

■フロントで
真後ろの魚を狙うシューティング
ダウンスキャン
GPS情報によるアウトレンジ狙撃

探す+記録と　釣るを完全に分けて集中できるセットです


このセットの弱点
基本的にフロントでストラクチャースキャンを使えません
当然ストラクチャーマップも使えません
フロントのGPSの信号は1秒に1回更新です
（これはエレキでの移動速度が遅いので問題になりません）
