HDS-7
GEN2 TOUCH SSS-E
税抜265000円

HDS-9
GEN2 TOUCH SSS-E
税抜413000円

HDS-12
GEN2 TOUCH SSS-E
税抜541000円

HDS GEN2 TOUCH SSS-E

今回はHDS-GEN2 TOUCH　スポットライトスキャン搭載モデルを発表します。

■SSS-E　コンセプト

このSSSは
SPOTLIGHT
SCAN
SONAR
の頭文字から取りました
そしてEはエレキ取付を意味しています。

このモデルはHDS　GEN2 TOUCHでスポットライトスキャンを行い、前方　および全方位サーチをエレキ取付して行うことを目的にしたモデルです。

カスタマイズ　お問い合わせはこちら

■スポットライトスキャン とは
スポットライトスキャン は、ついに実現した釣り用のテクノロジーです

これまでの魚群探知機は全て”過ぎ去ったポイントのデータ”現時点から過去の画像が映っていました。

スポットライトスキャン は前方やボートの横側などをエレキに着けた振動子を向けることでそこにある地形やストラクチャー　魚群を映し出すシステムです

釣りをしていて

あの岩の水中はどうなっているんだろう

あの倒木の中には魚はついているんだろうか

そう思うことは多々ありました

スポットライトスキャンはキャストしたい方向や見たい方向に振動子を向けるとスポットライトのように水中の様子を映し出してくれる
次世代の魚群探知機探査法です
詳しくはこちら

【どれだけの範囲が映るの？】
スポットライトスキャン はエレキに振動子を固定します
エレキを回頭させればいわゆる全周ソナーのように360°全方位を映すこともできます。

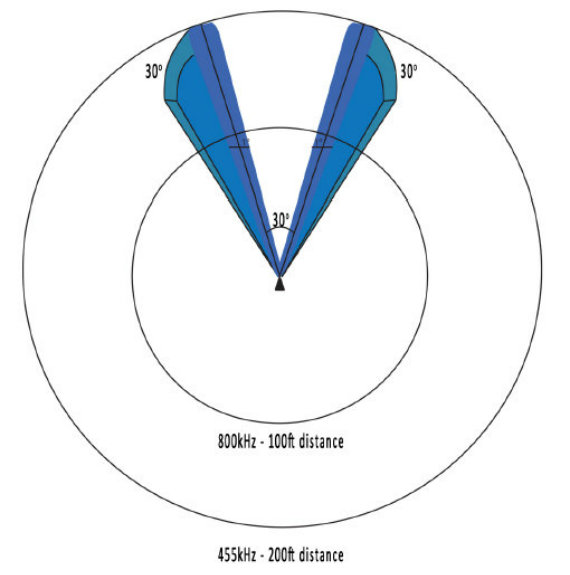

前方水平45度　垂直30度の範囲を高速スキャンしています
■スポットライトスキャン
800khz　前方30ｍ　水平30度　垂直30度
455khz　前方60ｍ　水平45度　垂直30度

455khz使用で前方最大60m深度35mまでが探査できます

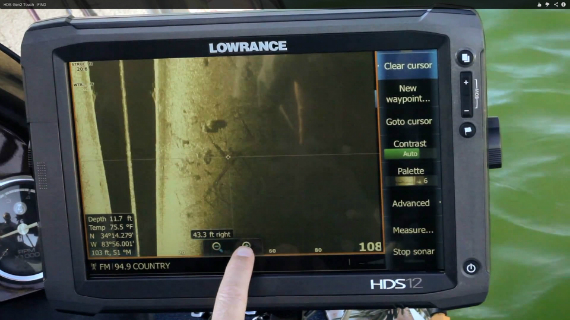

HDS-12　GEN2 TOUCH SSS-Eの導入事例

カスタマイズ　お問い合わせはこちら

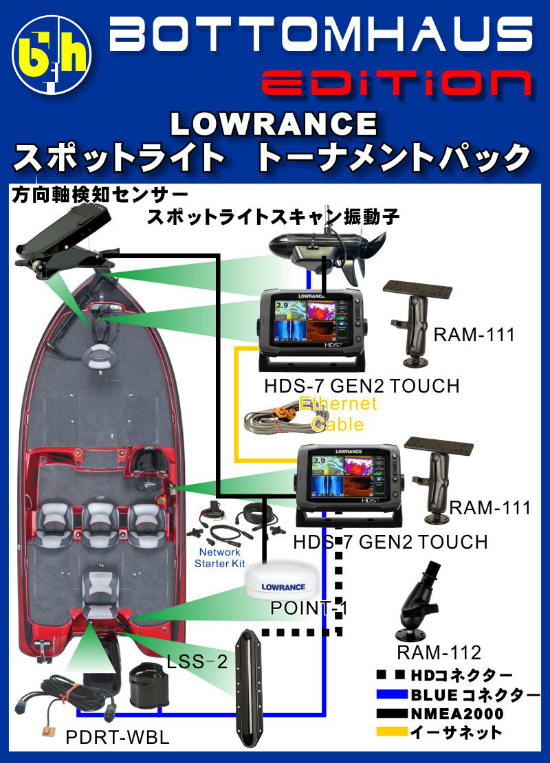

■スポットライト　トーナメントパック
このシステムではHDS-12　GEN2 TOUCH SSS-E
に加えて

コンソール側に以下を追加しています
HDS GEN2 TOUCH
LSS-2ストラクチャースキャン振動子
発信モジュール
POINT-1
NMEA2000ネットワーク

こうすることで
リアのストラクチャースキャン画面をフロントの スポットライトスキャン をしている画面に表示させることが可能になっています。

ストラクチャースキャン振動子+HDS GEN2 TOUCH内臓GPSの座標データ
スポットライトスキャン振動子+POINT-1の座標データ
それぞれアンテナが同期しているので

サーチ中も釣りをしているときも誤差を最小にできます。

トーナメンでストラクチャースキャンでリアルタイムでベイトやバスを見つけてスポットライトスキャンで遠距離から直撃する釣りが可能になります。

カスタマイズ　お問い合わせはこちら

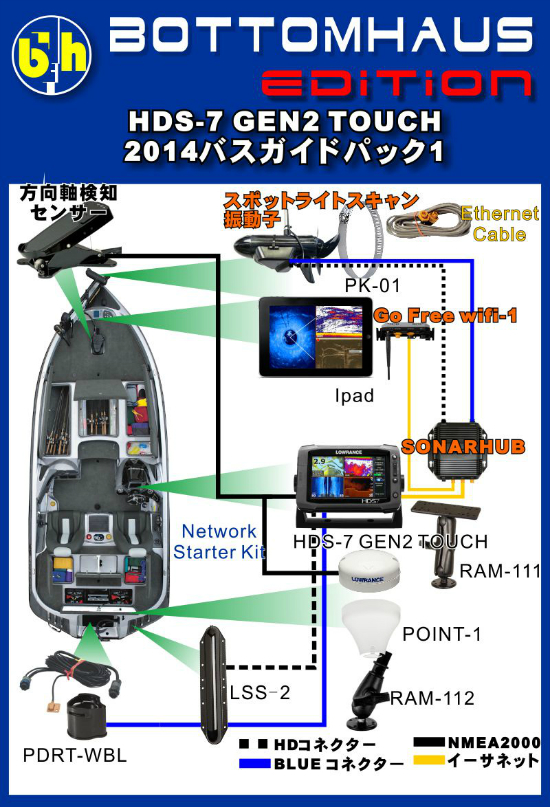

■スポットライトスキャン　バスガイドパック
このシステムではHDS GEN2 TOUCH SSS-E
に加えて

コンソール側に以下を追加しています
ソナーハブ
LSS-2ストラクチャースキャン振動子
GOFREE　wifi-1
POINT-1
NMEA2000ネットワーク

こうすることで
リアのストラクチャースキャン画面とフロントのスポットライトスキャンをしている画面をIPADに表示させることが可能になっています。
IPADから操作することもできます

ストラクチャースキャン振動子+POINT-1の座標データ
はアンテナが同期しているので

サーチして撮ったデータは誤差を最小にできます。

ガイド中にでストラクチャースキャンでリアルタイムでベイトやバスを見つけてスポットライトスキャンで遠距離から直撃する釣りが可能になります。
また、お客様が持ち込んだスマホやiphoneにその情報を表示できるのでガイドの大きな武器になります。ガイドを生業としていらっしゃる方は設備投資　減価償却で節税が受けられます。

カスタマイズ　お問い合わせはこちら

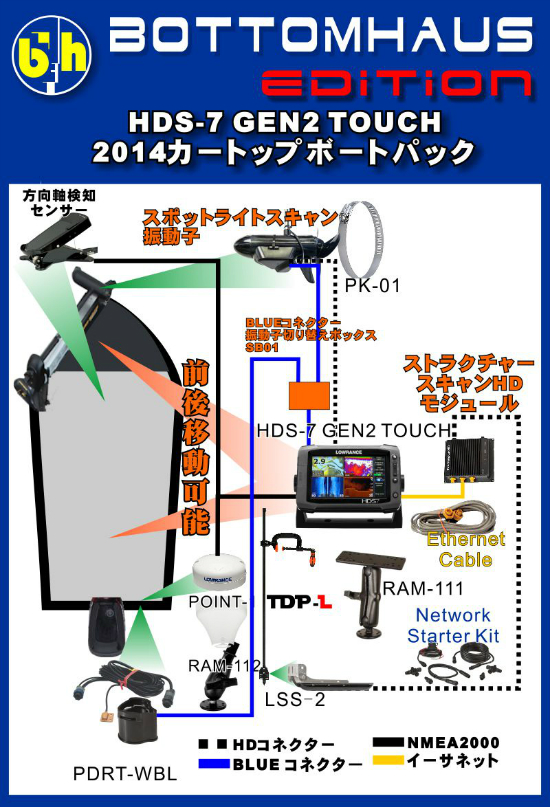

■スポットライト　カートップボートパック

このシステムではHDS-12　GEN2 TOUCH SSS-E
をカートップボートで1台で走行時の釣りの時も賄うシステムです

以下を追加しています
ブロードバンド振動子切り替えボックス
LSS-2ストラクチャースキャン振動子
発信モジュール
POINT-1
NMEA2000ネットワーク

こうすることで
リアのストラクチャースキャン画面をとスポットライトスキャンをしている画面を同時表示させることが可能になっています。

ストラクチャースキャン振動子+HDS GEN2 TOUCH内臓GPSの座標データ
スポットライトスキャン振動子+POINT-1の座標データ
それぞれアンテナが同期しているので

振動子とアンテナを切り替えてサーチ中も釣りをしているときも誤差を最小にできます。

カートップでストラクチャースキャンでリアルタイムでベイトやバスを見つけてスポットライトスキャンで遠距離から直撃する釣りが可能になります。

カスタマイズ　お問い合わせはこちら

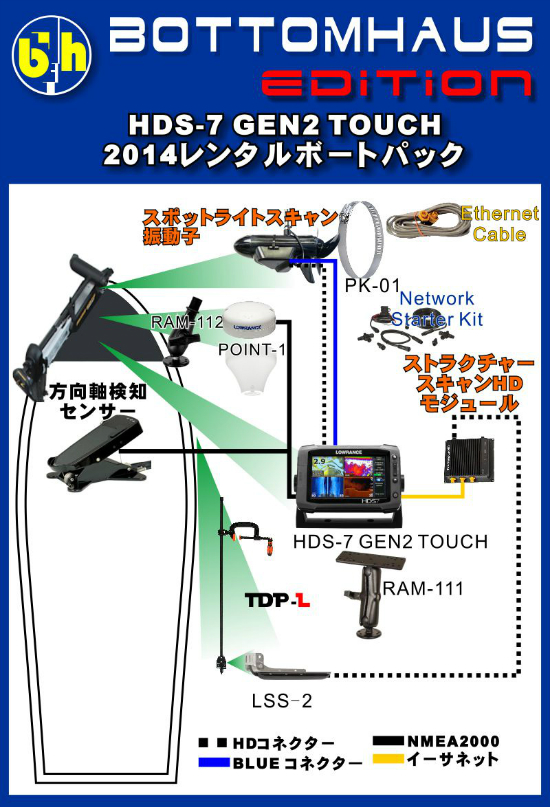

■スポットライト　レンタルボートパック
このシステムではHDS-12　GEN2 TOUCH SSS-E
に
LSS-2ストラクチャースキャン振動子
発信モジュール
POINT-1
NMEA2000ネットワーク

を追加しています

こうすることで
ストラクチャースキャンをしながらスポットライトスキャンをすることが可能になっています。

フロントバウデッキ付近に
ストラクチャースキャン振動子
スポットライトスキャン振動子
アンテナが集中しているので

サーチ中も釣りをしているときも誤差を最小にできます。

エレキ専用レイクでリアルタイムでベイトやバスを見つけて遠距離から直撃する釣りが可能になります。

カスタマイズ　お問い合わせはこちら

■HDS-GEN2-TOUCHでできることと

このLOWRANCE　HDS　Gen2　Touchはタッチスクリーン画面にデュアルコアCPUの高機能ハードにソフトウエアが搭載されています。
もはや単なるGPS魚探ではなく、バス/海を問わずに使える防水マリンコンピューターです。
特に心臓部の魚探発信部は前方探査ができるスポットライトスキャン、ストラクチャースキャンとブロードバンド魚探を兼ねた800/455/200/83/50/khzの発射が可能です。
常にオプションの追加やソフトのアップデートでHDS　Gen2　Touchのできることは進化しています
このコンテンツでは新着の機能を実際使用した経験も踏まえて解説しますのでぜひ参考にしてください
その主要な機能を紹介します。

HDS　GEN2にはできなくて
HDS　GEN2 touchシリーズだけにできること

●タッチスクリーンファンクション
●LSS-2ストラクチャースキャンを本体に直接接続（オプション）
●スポットライトスキャンを本体に直接接続（オプション）
●HDI振動子を本体に直接接続できます（オプション）
●GOFREE　WIFI接続でIPADからモニター+操作（オプション）
●ビデオ·カメラ入力（オプション HDS-9/12　GEN2-TOUCHのみ）

HDS GEN2 touch　HDS GEN2シリーズ
両方にできること

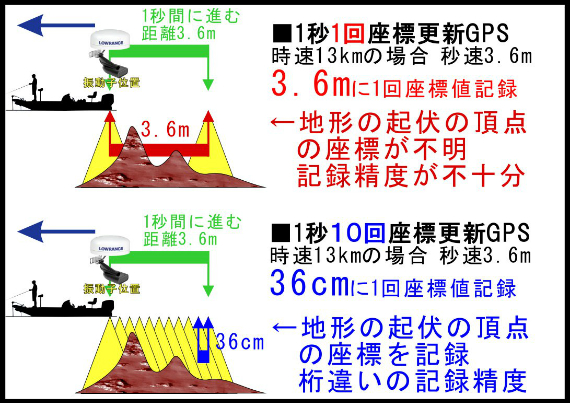

●従来から5倍正確、1秒間に5回の座標計算　内臓GPSアンテナ
●チャート共有
●NMEA2000接続 　
●イ－サネット接続
●GOFREE　WIFI接続でIPADからモニター（オプション）
●SONAR　HUB接続（オプション）
●スポットライトスキャン（オプション）
●最大3000m測深ブロードバンドCHIRPソナー（オプション）
●ストラクチャースキャン（オプション）
●ストラクチャーマップ（オプション）
●ブロードバンドレーダー（オプション）

HDS GEN2 touch/HDS GEN2/ELITE HDI
すべてにできること

●最大765mの測深ブロードバンド魚探機能　※ハルの厚さで測深能力は変わります
●写真画質のダウンスキャン（本体に機能はありますがHDI振動子以外では発射しません）
●本体は800/400/200/50KHZ　4周波数発射
●デッドゾーンが2cmの短パルス
●毎分3000回以上の高速発射
●70マイル112km/hでも追尾
●魚探画像を座標と記録するソナーログ
●ソナーログから作成する水中地形図表示機能
●3m以内の誤差のDGPS
●ポイント共有機能
●過ぎたポイントを巻き戻して記録　TRACKBACK
●IP67の防水機能
●直射日光でも見える高輝度カラー液晶
●日本語表示
●REEFMASTER対応（オプション）
●インサイトジェネシス対応（オプション）
●海底地形ファイル対応（オプション）
●漁礁データや海図図式も網羅するC-MAP対応（オプション）
●ヘッディングセンサー対応（オプション）

【ELITE-5HDIとELITE-7HDIの違い】

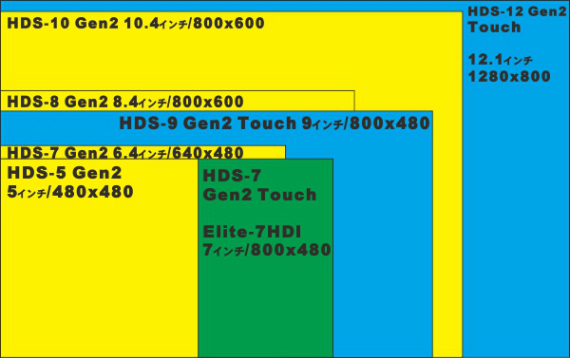

基本的にディスプレイの大きさをELITE-5HDIとELITE-7HDIで比べると
縦が480ドットで同じで横が1.7倍になります
ELITE-5HDI：ELITE-7HDI＝480：800＝1:1.7

その他ではELITE-7HDIだけがNMEA2000対応という点がELITE-5HDIとELITE-7HDIの大きな違いです。
ELITE-7HDI現在対応済みの機器　機能
●POINT-1外部GPSアンテナヘディングセンサー対応
●RASHIN2kヘディングセンサー対応
●ポイントデータ共有機能対応
●ネットワーク水温センサー対応
●ネットワークスピードセンサー対応
現在未対応の機器　機能
●エンジン計器類との連動

■HDS GEN2 TOUCHが選ばれる理由

■レジャー用タッチスクリーンGPS魚探
ipadや各社タブレットの浸透でタッチスクリーン入力は常識になってきています。レジャー用GPS魚探でタッチスクリーン採用しました

タッチスクリーンの最大のメリットは

画像で見て記録したいピンポイント、

地図上の行きたい場所

これを触って正確に一瞬で指定できる点です

これまでは　揺れる船の上でカーソルをポイントに合わせることは難しく感じていましたが

タッチスクリーン採用で直観的でスピーディーな操作ができます

揺れる船の上　叩きつける水滴という悪条件になればなるほど使いやすい操作感を提供します。

■StructureScan®HDソナーイメージング
（オプション）

Gen2　Touchで進化したStructureScan®HDソナーイメージング

これまでのHDSシリーズ（Touchモデルではない）でStructureScanには振動子+発振ユニットが必要でしたがGen2　Touchから発振ユニットは本体に内蔵されました。

これにより簡略化された艤装ができます

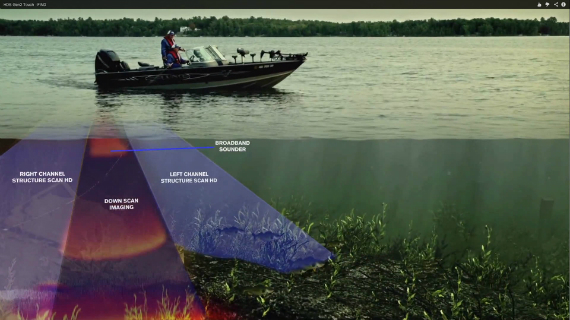

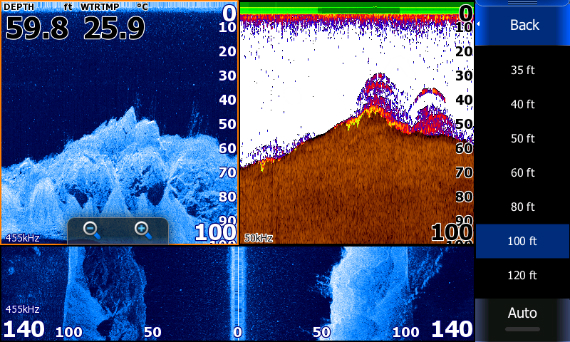

StructureScanは-あなたのボート下がどうなっているか、水面下横方向180度の景色を水中写真をとったかのように把握できます。

さらに

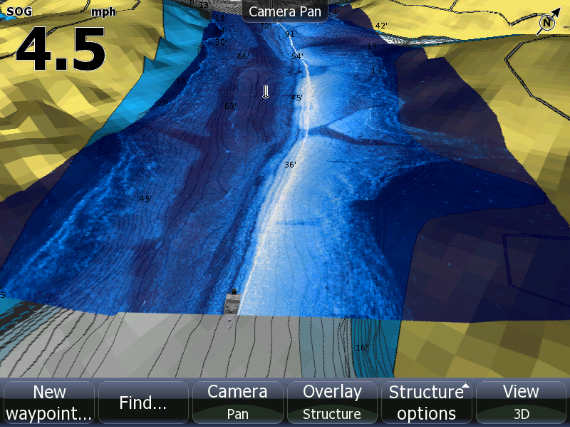

画像重ね合わせオーバーレイ機能　StructureMap™機能を使用して、チャートの上に高精細ボトム画像を貼りつけることができるようになりました。

■左右76ｍ　183ｍの幅で
ポイントをサーチするストラクチャースキャン

■水中探査結果がその場で見える

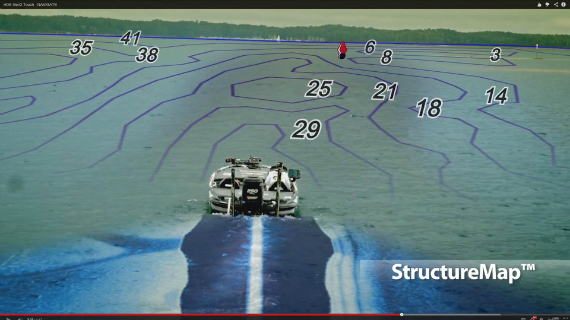

StructureMap™HD（オプション）
StructureScan®HDの水中画像は、湖沼、河川や海底の美しい水中のイメージを作成してSDカードに記録します。

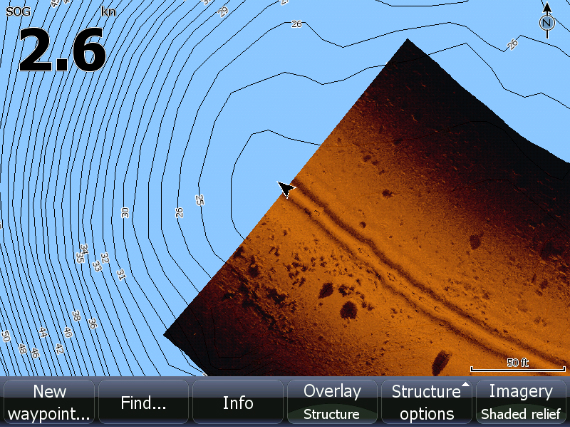

StructureMap機能は地図データにストラクチャースキャンした画像を重ね合わせて表示する機能です、地図の等深線とボトムの詳細な水中画像の両方で状況認識できるこの機能は　水中探査結果がその場で見える能力を誇ります

■海底地形ファイル　C-MAPにも
ストラクチャースキャン画像を重ね合わせ

■ダウンスキャン（オプション）
LSS-2ストラクチャースキャン振動子
HDI振動子
スポットライトスキャン振動子
を装着したときに写真画質で自船の真下を描画します。
底に沈むものが何なのか
はっきりと水中写真のようにわかってしまう代物です。

■ブロードバンドサウンダ™
HDSシリーズは全てブロードバンド方式魚群探知機です
アナログ換算で3万ワット　
50khz純正振動子で765ｍの測深能力
短パルス発射2.5cmしかないデッドゾーン
112kmでも追尾可能な高速発射
シャローでは微弱な低出力発信で魚に気づかれません


誰も手をつけていない、深海の高級魚を水揚げしたり、メタンハイドレードの探査に使われたたりと、これまで、プロ機材でもできなかったことができる魚群探知機です。

■CHIRPソナー（オプション）
SONARHUBを接続するとHDS　GEN2　TOUCHはCHIRPソナーへとアップグレードします。
CHIRPソナーはブロードバンドソナーをさらに進化させた魚群探知機発振回路です。一番単純なトランサム取付の振動子で1067 m 測深可能で魚種識別可能な解像度の計量魚探レベルにアップグレードします。
　CHIRPソナーは数十年の魚群探知機の歴史の中で大きなターニングポイントとなるテクノロジーです。このテクノロジーに対応できているメーカーだけが存続を許されるとまで言える大きな変化です。CHIRPソナーについてはここをご参照ください
■CHIRPソナーの特徴
10-1000倍のパワー
5倍以上の解像度
ノイズのないクリアな画像
デッドゾーンが極小化
1000mを超えるディープウオーターが探査できます。
1000mを超えるディープでもボトムトレース

TM150M トランスデューサ95-155 kHz　26-17°（1067 m 測深可能）を使うとCHIRPソナーとして動作します

B265LHを使用すると3000mまでの測深が可能です

■精度が向上内臓5HzのGPSアンテナ

内臓アンテナは従来型より高性能のユニットを搭載しました。
毎秒5回の位置更新は、より正確で信頼性の高い位置精度でポイント記録します。WAAS / EGNOS / MSAS　DGPSをサポートしています。

バスボートコンソール設置の場合ついては、コンパスを内蔵した外付けのLowranceのポイント1 GPSアンテナを追加をお勧めします。

■チャート共有
購入したC-MAPやスーパーショアラインといった地図を共有することに加えて
StructureMap機能で水中の詳細画像をえたらその地図をほかのネットワーク接続されたHDS Gen2のまたはGen2のタッチのディスプレイで見ることができます。

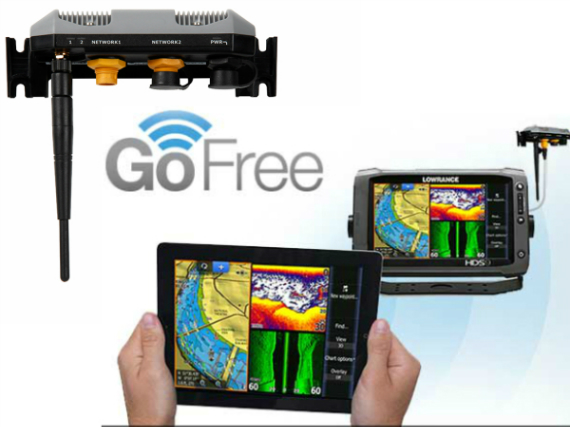

■GoFree™ワイヤレス対応（オプション）

IPHONE　IPADに魚探や地図画面を表示させたり
操作も可能です。タブレットやスマートフォンと無料GoFreeアプリを使用してワイヤレスで表示できます。

HDS　GEN2　TOUCHとタブレットを使うとモニターだけでなくワイヤレスで操作できます。ディスプレイをタブレットを追加するだけで増やせるのは事件です

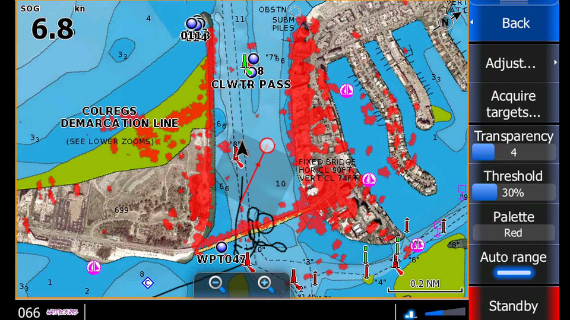

■ブロードバンドレーダー（オプション）
LOWRANCE　ブロードバンドレーダーはこれまでのレーダーとは全く次元が違います。
イーサーネットで簡単に接続できるのも画期的です。

●デッドゾーンが極小

●広範囲までサーチ可能

●地図との重ね合わせができる

●人体への影響がほとんどない

●カヌーのような小さいターゲットも捕捉

HDS-9　12　GEN2-TOUCHのみの機能
■オプションのビデオ入力（ビデオカメラ入力ケーブルは別売）。
■NMEA 2000®と高速イーサネットポートｘ2。
■2つのフルサイズのSDカードスロット

■ソナーログ　自分だけの詳細水中地形図が作れる
ソナーログ搭載モデルを端的にいうと、自分だけの宝の地図　自分だけしかしらない詳細な水中地形図を作るためのハードウエア一式が入った機器です。

●魚探の画面に表示される水深データと低質の硬さ　座標データを同時に記録できるソナーログ機能装備

2種類の水中地形図作成ソフト　REEFMASTER　インサイトジェネシス
に対応しています

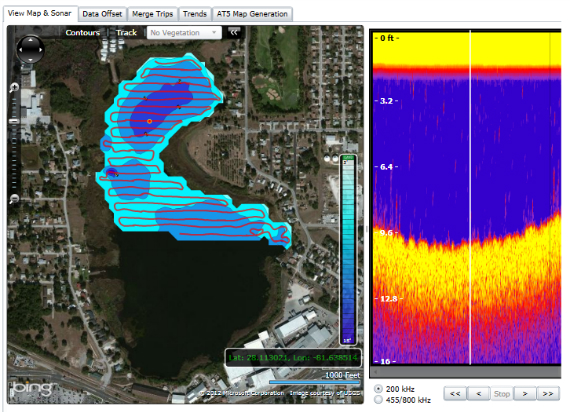

自分のソナーログで詳細な水中地形図を作れます。

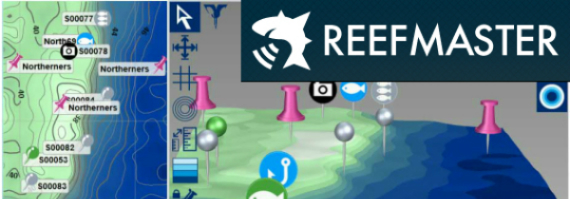

■REEFMASTER（別売り）
Drデプスの後継ソフトです。
自分で撮ったソナーログで水中地形図を作成できます。インサイトジェネシスよりも高機能です。

詳しくはこちら

■インサイトジェネシス（従量課金）
 　ソナーログ機能があるGPS魚探を御購入後ＬＯＷＲＡＮＣＥサイト　インサイトジェネシスへの登録を行うと釣行のたびにデータを追加していけばどんどん詳しい水中地形図が出来上がっていきます。データダウンロードに費用は掛かります。

インサイトジェネシスwebサイト上では空撮　MAPと重ね合わせて表示
もできます

■過ぎ去ったポイントを巻き戻して記録
トラックバック™

魚探でいいポイントを見つけた時はすでにポイントを過ぎています。本当に必要なポイントを巻き戻して特定して記録できる機能トラックバック機能。LOWRANCE　GPS魚探は全機種　画面に表示する水深魚探情報は座標情報と一緒に記録されます。
そのためポイントを過ぎてから魚探画像をまきもどして表示して、狙った場所にカーソルを合わせてあとから記録できます。従来のGPS魚探のように何度もポイントを往復してポイントを打ち直す必要はありません。

■ポイント共有 NMEA2000対応
●2台以上のGPS魚探でのポイントデータの管理は面倒です。片方の機器には記録されていて片方には記録されていないのが当たり前です。ポイント共有機能があれば、片方のGPS魚探に入力されたポイントはもう片方にも自動的に入力されます。

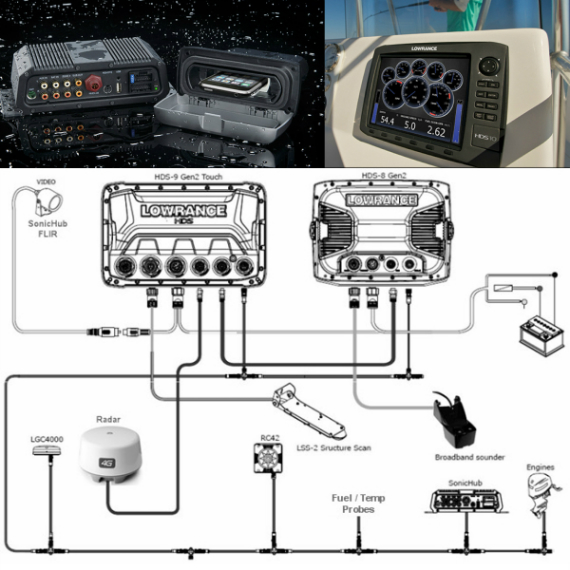

■NMEA2000接続 　
●NMEA 2000について®
NMEA 2000®認定デバイス（センサー、ソナー、GPS、多機能ゲージなど）を入れるとメーカー　ブランド関係なく他の機器に表示されて　共有するかどうかユーザ選択可能なデータになるネットワークです。

●外部アンテナ
バスボートの後部座席でポイントを記録する場合は外部アンテナを別途購入が必須です。
本体内蔵アンテナと振動子の距離の2倍　3-4ｍ程度の誤差が生じます。

●ヘッディングセンサー対応
NMEA2000経由でコンパスに対応しいます。遠距離からの狙い撃ち　レーダーで霧中航行などでは必須です

●エンジン接続
ホンダ
マーキュリー
鈴木
ヤマハ
■イ－サネット接続
LOWRANCE　イーサネット機器
ブロードバンドレーダー　各種機器とつながります。

■高輝度カラーディスプレイ
強化SOLARMAX™PLUS優れた日光下での視認性
広い視野角の表示が可能
高輝度で直射日光下での視認性は抜群です。

■LOWRANCE海底地形ファイル変換
マニュアルプレゼント
誰でも海底地形ファイルを購入してLOWRANCE用の地図が作れるマニュアル
を作成しました。無料でダウンロードできます。湖沼の方も国土地理院の数値地図データから無料で近所の湖沼の地図を作ることもできます
詳しくはこちら

■最適な設定　設置　を追及した提案
使う船のタイプによって取付金具　振動子　架台変化するファクターは無限です。お客様に自分で選んでいただくのは至難の業です。経験と情報の蓄積から最適な機器と設定条件を選び出すことをお約束します。
